DCT-17 オーディオ関連機器

4入力1出力デジタル音声切替器 DCT-17

CYPRESS TECHNOLOGY
DCT-17 製品画像

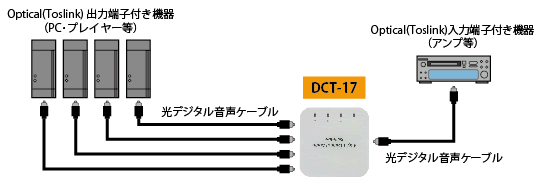

接続図1

DCT-17 接続図1

4入力1出力オーディオ切替器

2通りの切替方法(本体側面ボタン / リモコン)

簡単セットアップ

DCT-17の特長

4入力1出力デジタルオーディオ切替器

4台のOptical(Toslink)出力端子付き機器(PC、プレイヤー等)の音声信号を切替えて、1台のOptical(Toslink)入力端子付き機器(アンプ等)に出力できます

2通りの切替方法(本体側面ボタン / リモコン)

プッシュボタンによる切替

側面のプッシュボタンによる切替(ロータリー式 :ポート1→2→3→4→1...)

リモコン

付属リモコンで任意のポートに切替できます

各種オーディオフォーマットをサポート

リニアPCM2チャンネル、2チャンネル、Dolby、DTSをサポート

接続ケーブル(別売)

本機には、オーディオケーブルは付属していませんので別途お求めください

推奨オーディオケーブル

※ 当機の出力側とオーディオ入力機器間は、5m以下のケーブルで接続してください

簡単セットアップ

ドライバー、ソフトウェアインストール不要。ケーブルを接続するのみ

DCT-17の仕様

型番DCT-17
メーカーCypress Technology(サイプレステクノロジー)
ポート選択プッシュボタン、リモコン
コネクタ入力光デジタル音声端子(角型 :TOS-Link)メス ×4
出力光デジタル音声端子(角型 :TOS-Link)メス ×1
電源電源ジャック ×1
スイッチ入力切替プッシュボタン ×1
電源ON/OFFプッシュボタン ×1
ESD保護
人間工学モデル
±8kV(エアギャップ放電)
±6kV(接触放電)
LED表示選択時入力信号LED ×4(ブル-)
対応フォーマットLPCM 2ch、Dobly 5.1ch、DTS 5.1ch
電源仕様DC5V 1.2A(付属ACアダプタ)
最大消費電力1W
動作温度0~40℃
ケース材料プラスチック
重量100g
サイズ(W×H×D)85×34×85mm
無償保証期間1年

DCT-17の製品画像

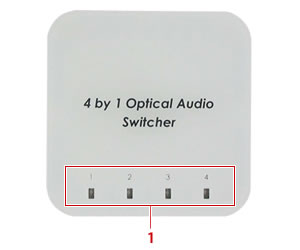

上面図

上面図
1. 入力ステータスLED

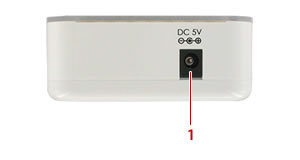

背面図

背面図
1. 電源ジャック

左側面図

左側面図
1. 電源ON/OFFボタン
本機に付属ACアダプタを接続後、このボタンを押して本機は稼働します
※ 本機に付属ACアダプタを接続し電源供給を行っても、本機は未稼働の状態です
2. 入力切替ボタン
3.音響機器(入力機器)接続用オーディオポート
光デジタルコネクタ メス
4. IRセンサー

右側面図

右側面図
1. 音響機器(出力機器)接続用オーディオポート
光デジタルコネクタ メス

DCT-17の付属品

DCT-17 付属品
  • DCT-17 本体 ×1
  • リモコン ×1
  • 電源アダプタ ×1
  • ユーザーマニュアル(英語) ×1

DCT-17の関連製品

光デジタルケーブル

SPDIFRシリーズ

2入力1出力オーディオ切替器

DT-21
型番小売価格JAN備考
DCT-17オープン4580468493584
