CP-300VD モニタ変換器/スケーラー

VGA to DVI変換器 CP-300VD

CYPRESS TECHNOLOGY
CP-300VD 製品画像

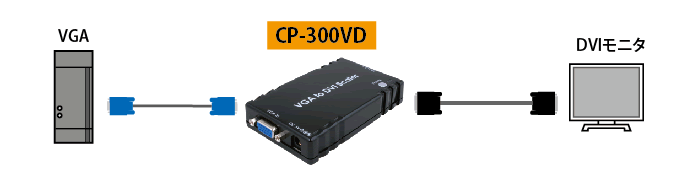

接続図1

CP-300VD 接続図1

VGA to DVI 変換器

スケーラー機能搭載 (解像度の選択が可能)

最大1920×1200までの入力解像度をサポート

場所をとらないコンパクト設計

CP-300VDの特長

VGA to DVI変換器

1920x1200@60HzまでのVGA(アナログ)信号をDVI(デジタル)信号に変換して、DVI機器(モニタ、プロジェクタ等)に出力できます

設定により3種類の出力モードの選択(解像度の変更)が可能

Bypassモード

入力された信号の解像度を保ったまま出力

Nativeモード

接続されたモニタに最適な解像度を検出して出力します

※ 使用するモニタによってはNativeモードが選択できない場合があります。その場合、Manualモードを選択して下さい

Manualモード※6種類の解像度から選択可

640×480、1280×720、1280×800、1366×768、1920×1080、1920×1200のいずれかの解像度を選択し出力

モードの切り替え方法
筐体上面にあるTimingボタンを押すことで、以下順でモードが切り替わります。
Bypassモード → Nativeモード → 640×480 → 1280×720 → 1280×800 → 1366×768 → 1920×1080 → 1920×1200
※ 設定は保持されません。電源を抜き差しすると必ずBypassモードに戻ります
※ 接続機器によっては1360×768の入力信号が1366×768、1680×1050の入力信号が1400×1050と表示されることがあります

接続ケーブル(別売)

推奨DVIケーブル

推奨VGAケーブル

CP-300VDの仕様

型番 CP-300VD
メーカー Cypress Technology(サイプレステクノロジー)
コネクタ 入力 D-sub15ピンメス ×1
出力 DVI-Iメス ×1(Digital only)
LED パワー×1(グリーン)
ボタン Timingボタン ×1
HDCP 準拠
最大対応解像度 1920x1200
電源仕様 DC5V ,1A(付属ACアダプタ)
最大消費電力 2.8W
動作温度 0~40℃
保管温度 -20~60℃
湿度 20~90% RH (結露なきこと)
ケース材料 プラスチック
重量 76g
サイズ(W×H×D) 110×20×62mm
無償保証期間 1年

※ DVI-A(アナログ)の出力は不可

サポート解像度

VGA入力対応解像度

解像度 リフレッシュレート
640×350 85Hz
640×400 85Hz
640×480 60/72/75/85Hz
800×600 56/60/72/75/85Hz
848×480 60Hz
1024×768 60/70/75/85Hz
1152×864 75Hz
1280×720 60Hz
1280×768 60/75/85Hz
1280×800 60/75/85Hz
1280×960 60/85Hz
1280×1024 60/75/85Hz
1360×768 60Hz
1366×768 60Hz
1400×1050 60Hz
1440×900 60/75/85Hz
1600×1200 60Hz
1680×1050 60Hz
1920×1080 60Hz
1920×1200 60Hz

DVI出力対応解像度 (Nativeモード, Manualモードの場合)

解像度リフレッシュレート
640×48060Hz
1280×720
1280×800
1366×768
1920×1080
1920×1200

※ Bypassモードの場合は対応入力解像度表に従います

CP-300VDの製品画像

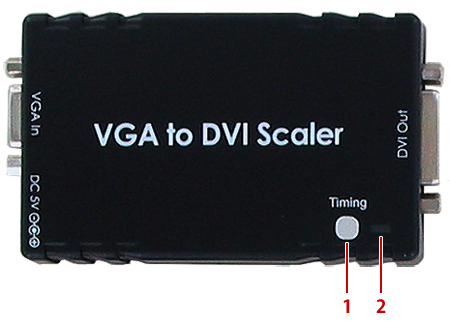

上面図

上面図
1. Timingボタン
ボタンを押すたびにロータリー式でモード(解像度)が切り替わります
※ 詳細は特長欄をご参照下さい
Bypassモード→Nativeモード→640×480→1280×720→1280×800
→1366×768→1920×1080→1920×1200
2. パワーLED

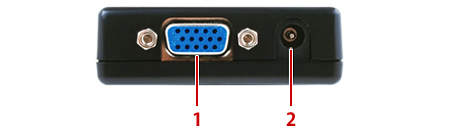

左側面図

左側面図
1. 入力ポート
VGA ×1
2. 電源ジャック

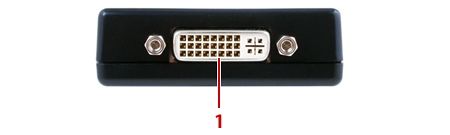

右側面図

右側面図
1. 出力ポート
DVI-I ×1

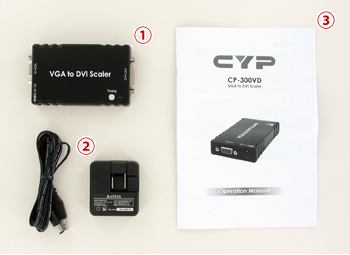

CP-300VDの付属品

CP-300VD 付属品
  • CP-300VD 本体 ×1
  • 電源アダプタ ×1
  • ユーザーマニュアル(英語) ×1
