4入力1出力HDMI画面分割器

CDPS-41SQN

  • CDPS-41SQN 製品画像
  • CDPS-41SQN 製品画像2

画像をクリックすると拡大表示されます

  • CDPS-41SQN 製品画像
  • CDPS-41SQN 製品画像2

4入力1出力HDMI画面分割器

マルチビューワ機能搭載(最大4分割)

フルスクリーン表示にも対応

シームレス切替機能搭載

HDCP1.4準拠

直販価格:225,390円(税込)

CDPS-41SQNの特長

4入力1出力HDMI画面分割器

最大4台のHDMIソース機器(フルHD対応ブルーレイレコーダ、PC、Play Station3等)の映像信号を、1台のHDMIシンク機器(TV、プロジェクタ等)の画面に分割表示できます

また、4入力1出力のシームレスHDMI切替器としても使用できます

マルチビューワ機能搭載(最大4分割)

1つの画面上に入力したそれぞれの映像をマルチビュー(分割表示)できます

以下の標準レイアウトの分割表示だけではなく、任意のレイアウト作成ができ、2分割、3分割表示も可能

標準レイアウト

  1. 4分割
    CDPS-41SQN 画面レイアウト-4分割

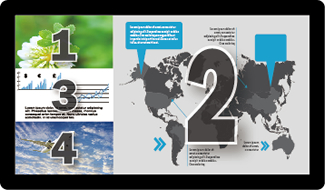

  2. サブ画面(左脇3画面分割) × メイン画面(1画面)
    CDPS-41SQN 画面レイアウト-サブ画面(左脇3画面分割) × メイン画面(1画面)

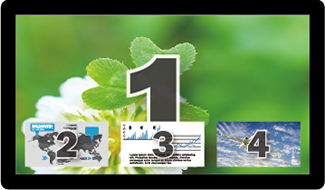

  3. メイン画面(1画面フルスクリーン) × サブ画面(底辺3画面分割)
    CDPS-41SQN メイン画面(1画面フルスクリーン) × サブ画面(底辺3画面分割)

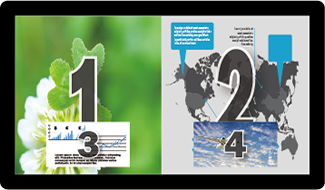

  4. メイン画面(2画面分割) × サブ画面(1サブ画面on 1メイン画面)
    CDPS-41SQN メイン画面(2画面分割) × サブ画面(1サブ画面on 1メイン画面)

※ マルチビュー表示時は、映像の圧縮により画質の劣化が生じます

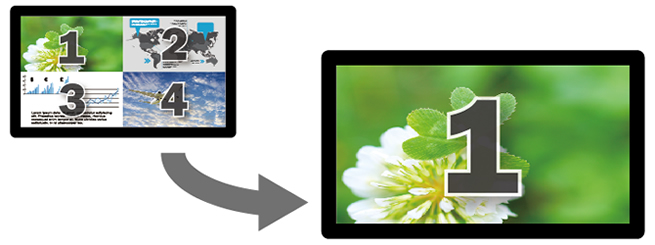

フルスクリーン表示にも対応

個々の入力映像をフロントパネルのボタン一つでフルスクリーン表示に切替可能です

CDPS-41SQN フルスクリーン表示

メニュー選択に以下新機能追加(画面分割時のみ)

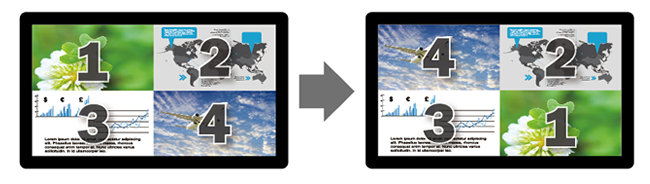

1. 入力画面のSWAP切替(Image Swap)

ケーブルの差替え作業なしで、入力1の映像を入力2〜4等へ切り替えることができます。(但し音声のみ切替不可)

CDPS-41SQN SWAP切替

2. 入力画面の映像停止(Image Still)

4つの入力映像を個々にOn/Off切り替えることで、指定した再生動画の一時停止ができます

Image still機能ON

再生動画が一時停止

Image still機能OFF

ソース機器の再生に合わせて再生開始(ソース機器は一時停止しない為、止めた分の時間経過後の映像が再生)

※ 映像が一時停止となっても、出力される音声は停止せずソース機器の再生に合わせて出力されます

シームレス切替機能搭載(フルスクリーン表示時のみ有効)

フェードインアウト切替機能をオン/オフすることで2種類のノイズレス切り替えを選択可能

フェードインアウト機能ON

選択されたポートの映像に徐々に切り替わる

フェードインアウト機能OFF(初期設定値)

選択されたポートの映像に瞬時(1秒以内)に切り替わる

オーディオ入力の選択が可能

入力したいずれかの音声信号を任意で選択し、その音声を再生できます

※ 表示方式(マルチビュー、フルスクリーン)毎に、入力音声を設定することはできません

6つの操作方法

  • 前面パネルの設定ボタンによる操作
  • OSD(オンスクリーンディスプレイ)による操作
  • リモコン操作
  • RS232による操作
  • Telnetによる操作
  • Web GUI(Webブラウザでの設定)による操作

ラックマウント対応

付属の金具を本体に取付、19インチラック(EIA規格)の1Uスペースへ取付も可能

使用環境に合わせて各種設定が可能

イメージ設定(Image Adjust)

1. 明度調整(Brightness)

画面全体の明るさを調整

2. コントラスト調整(Contrast)

最も暗い部分、最も明るい部分の輝度の差を調整

3. 色相調整(Hue)

色合い(色味)の違いを調整

4. 彩度調整(Saturation)

色の鮮やかさを調整

5. イメージ設定の初期化(Picture Reset)

マルチビュー設定(Windows Setup) ※マルチビュー表示時のみ有効

チャンネル1〜4の各ウィンドウごとに表示位置・サイズなどを設定

1. サイズ調整(Size)
Width Unit横軸の各ウィンドウ表示サイズを1ピクセル単位で調整
Width Ten横軸の各ウィンドウ表示サイズを10ピクセル単位で調整
Width Hundred横軸の各ウィンドウ表示サイズを100ピクセル単位で調整
Height Unit縦軸の各ウィンドウ表示サイズを1ピクセル単位で調整
Height Ten縦軸の各ウィンドウ表示サイズを10ピクセル単位で調整
Height Hundred縦軸の各ウィンドウ表示サイズを100ピクセル単位で調整
2. 位置調整(Position)
Horizontal Unit横軸の各ウィンドウ表示位置を1ピクセル単位で移動
Horizontal Ten横軸の各ウィンドウ表示位置を10ピクセル単位で移動
Horizontal Hundred横軸の各ウィンドウ表示位置を100ピクセル単位で移動
Vertical Unit縦軸の各ウィンドウ表示位置を1ピクセル単位で移動
Vertical Ten縦軸の各ウィンドウ表示位置を10ピクセル単位で移動
Vertical Hundred縦軸の各ウィンドウ表示位置を100ピクセル単位で移動
3. 表示オンオフ設定

各チャンネルについて映像出力の有無を設定

4. ウィンドウズ設定の初期化

チャンネル1〜4の各ウィンドウごとに設定を初期化

5. FAV設定

作成した画面レイアウト設定を記憶することができます

最大4つのパターンを記憶し、それらパターンを呼出して表示可能>/p>

フルスクリーン変換(Window Convert) ※フルスクリーン表示時のみ有効

チャンネル1〜4の各ウィンドウごとに表示効果や切替効果を設定

1. ミラー表示(Mirror)

入力映像を左右反転させて表示

2. フェイドインアウト切替機能設定(Fade in-out)

フェイドインアウト切替機能のオンオフを設定

3. 回転表示(Rotation)

入力系統別に時計回りに90度ずつ回転させて表示

4. ウィンドウ設定の初期化

クロマキー(Chromakey Setup) ※フルスクリーン表示時のみ有効

チャンネル1の映像を背景にチャンネル2の映像を合成

イーサネット設定(Eathernet Setup)

1. IPモード

Static / DHCP

2. Static Set

IP / Mask / Gate

全設定初期化(Sys Reset)

当機について変更したすべての設定を初期化

情報確認(Information)

当機に接続されたHDMI入力機器の情報、当機のファームウェアのバージョンを確認

HDCP1.4準拠

コンテンツ不正コピー防止する著作権技術のHDCP適合

HDCP準拠DVI機器も接続可能

CDPS-41SQNの仕様

型番CDPS-41SQN
メーカーCypress Technology
ポート選択プッシュボタン、リモコン、RS232、Telnet、OSD
コネクタ入力(ソース側)HDMI 19ピン TypeA メス ×4
出力(ソース側)HDMI 19ピン TypeA メス ×1
外部制御D-Sub9ピン メス ×1
RJ-45 メス ×1
電源電源ジャック ×1
メンテナンス※1ミニUSB メス ×1
スイッチ電源ボタン ×1
メニュー操作ボタン ×3
入力切替ボタン ×4
表示モード選択ボタン ×8
伝送帯域225MHz/6.75Gbps
対応オーディオフォーマットLPCM7.1CH
最大出力解像度1080p
最大入力解像度
(画像方式)
HDTV1080p
PC1920×1080
3D非対応
HDCP※21.4 準拠
最大延長距離※3当機⇔HDMI入力機器10m
当機⇔HDMI出力機器10m
電源仕様DC12V / 3A
最大消費電力18W
動作温度0〜40℃
保管温度-20〜60℃
湿度20%〜90% RH, 結露なきこと
ケース材料メタル
重量2800g
サイズ(W×H×D)435×45×250mm
無償保証期間1年
※1
メーカーメンテナンス用のため、通常使用しません
※2
HDCP認証が行われるタイミングで、全ウインドウの表示が数秒間、途切れます(ブラックアウト)
例:Play Station3においてBDコンテンツを再生及び終了したタイミングで、HDCP認証が行われます
※3
当社HDMIケーブル使用時のみ保証します

CDPS-41SQNの製品画像

前面図

CDPS-41SQN 前面図
1. IR受光部
2. 電源ボタン
3. メニュー操作ボタン
MENU, -/+
4. 入力ポート選択ボタン
※ ウインドウ毎に入力信号を切替
5. 表示選択ボタン
A〜D:入力された映像信号をフルスクリーン表示
E〜H:マルチビュー表示

背面図

CDPS-41SQN 背面図
1. 出力ポート
HDMI ×1
2. 入力ポート
HDMI ×4
3. Telnet制御用ポート
RJ-45 ×1
4. メーカーメンテナンス用ポート
ミニUSB ×1
※ メーカーメンテナンス用のため、通常使用しません
5. RS232ポート
D-Sub9ピン ×1
6. 電源ジャック

CDPS-41SQNのFAQ

CDPS-41SQとの違いはなんですか?

縦4分割表示がなくなりました、代わりにメインを2画面、サブ画面を各画面に1つ出力可能となりました。

メニュー選択に新機能追加(画面分割時のみ)

  • 入力画面のSWAP切替(Image Swap)
  • 入力画面の映像停止(Image Still)

詳しくは特長にてご確認ください

CDPS-41SQNの付属品

CDPS-41SQN 付属品
  • CDPS-41SQN 本体 ×1
  • リモコン ×1
  • ラックマウントキット ×1式
  • 電源アダプタ ×1
  • ユーザーマニュアル(英語) ×1

CDPS-41SQNの関連製品

HDMIケーブル

EHM-HS-5M

HDMI⇔DVI変換ケーブル

HMDM-3M-TL

HDMIマトリクススイッチ

CMSI-8H8HS
型番小売価格JAN備考
CDPS-41SQN オープン 4580468499265
