アナログRGBスキュー補整器 SC-101
CONNECTPRO

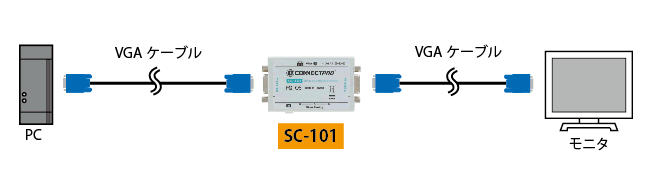

接続図1

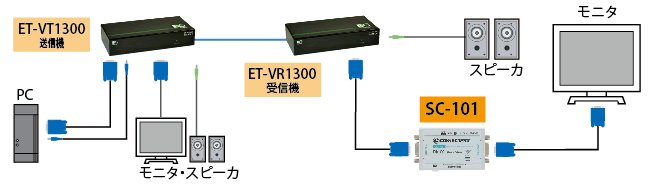

接続図2
アナログRGBスキュー補整器
輝度補整機能搭載
1920×1200の高解像度対応
コンパクト＆計量 設計
SC-101の特長
アナログRGB各色の調整が可能
長距離延長によって生じるDelay skew（伝搬遅延時間差）値を補整し、映像の色ズレ調整が可能
各色62ns範囲で調整できます
輝度補整機能
長距離延長する際に劣化するアナログRGB信号の輝度を補整
高解像度対応
最大1920×1200＠60Hzの高解像度に対応
2通りの調整方法

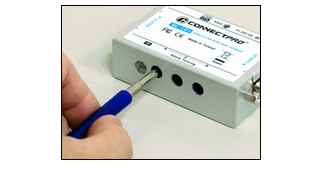

ダイヤルによる調整
本体側面のRGB各ダイヤルによる調整

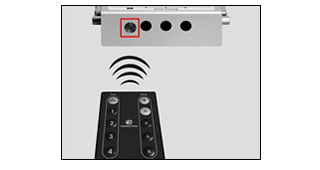

リモコン（別売）による調整
別売りのリモコン（RC-02）による調整
コンパクト＆軽量 設計
45×70×22mm、70gのコンパクト＆軽量 設計により、接続するVGAケーブルへ負荷をかけず設置ができます
簡単セットアップ
ドライバー、ソフトウェアインストール不要
ケーブルを接続するのみ
接続映像ケーブル（別売）
当製品には、VGAケーブルは付属していませんので別途お求めください
SC-101の仕様
| 型番 | SC-101 | |
|---|---|---|
| メーカー | CONNECT PRO （コネクトプロ） |
|
| コネクタ | 入力 | D-sub15ピン メス ×1 |
| 出力 | D-sub15ピン メス ×1 | |
| 電源 | 電源ジャック ×1 | |
| LED | 電源ならびに入力信号ステータス | オレンジ / グリーン ×1 |
| スイッチ | 輝度調整 | スライドスイッチ ×1 |
| 最大解像度 | 1920×1200＠60Hz | |
| 電源仕様 | DC5V, 1A（付属ACアダプタ） | |
| 最大消費電力 | ||
| 動作温度 | 0～40℃ | |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80％ RH, NC | |
| ケース材料 | メタル | |
| 重量 | 70g | |
| サイズ（W×H×D） | 45×22×70mm | |
| 無償保証期間 | 1年 | |
※ DDC信号については仕様上、SC-101を直接通過します
SC-101の製品画像

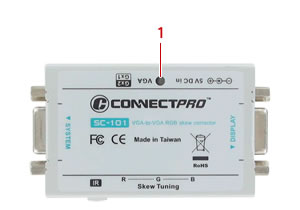

上面図
- 1. パワーLED
- VGA入力信号感知時：オレンジ
VGA無信号時：グリーン

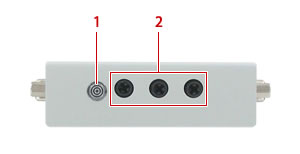

前面図
- 1. IR受光部
- 2. RGB調整

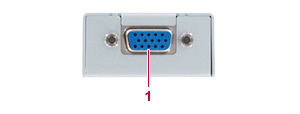

左側面図
- 1. ミニD-sub15ピンメスコネクタ
- VGAケーブルでディスプレイと接続

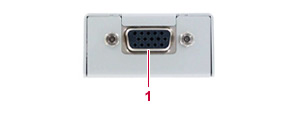

右側面図
- 1. ミニD-sub15ピンメスコネクタ
- VGAケーブルでPCと接続

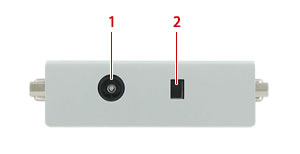

背面図
- 1. 電源ジャック
- 2. 輝度調整スイッチ

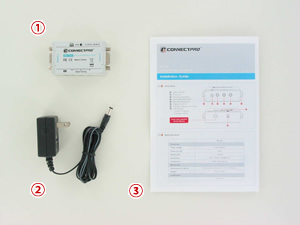

SC-101の付属品
- 本体 ×1
- 電源アダプタ ×1
- ユーザーマニュアル（英語） ×1
SC-101のマニュアル
| 型番 | 小売価格 | JAN | 備考 |
|---|---|---|---|
| SC-101 | オープン | 4580468496349 | 2019年7月 販売終了 |
