VSE-103A | VSE-105A モニタ分配器

VGA&オーディオ分配器(3ポート/5ポート) VSE-103A | VSE-105A

CONNECTPRO
VSE-103A | VSE-105A 製品画像

接続図1

VSE-103A | VSE-105A 接続図1

VSE-103A 後継機種 → VSE-103A+

アナログRGB、マイク・ステレオ音声信号の分配器

分配数が異なる2種類の製品ラインナップ

VSE-103A | VSE-105Aの特長

アナログRGB信号を分配

1台のPC本体から出力されたアナログRGB & マイク・ステレオ音声信号を2~5台のディスプレイとスピーカへ分配可能

  • VSE-103A : 3分配
  • VSE-105A : 5分配

EDID保持機能搭載

本機の出力1(CH1)ポートに接続された機器のスペックを読み取り、他の出力ポート(CH1以外)にも出力1と同じ信号を出力します

高解像度対応

~2,048×1,536:DDC、DDC2、DDC2B対応(出力ポート1のみ)

接続ケーブル

PC本体との接続ケーブル

ミニD-sub15ピン オス⇔ミニD-sub15ピン メスケーブル で接続可

モニタとの接続ケーブル

ミニD-sub15ピン オス⇔ミニD-sub15ピン オスケーブル で接続可(モニタ付属のケーブルでも接続可)

VSE-103A | VSE-105Aの仕様

型番VSE-103AVSE-105A
メーカーConnect Pro(コネクトプロ)
モニタ接続数ダイレクト接続35
コネクタ入力ミニD-SUB15ピン オス ×1
3.5mmステレオミニジャックメス ×1
マイクロフォンジャック ×1
出力ミニD-SUB15ピン メス ×3
3.5mmステレオミニジャックメス ×3
マイクロフォンジャック ×3
ミニD-SUB15ピン メス ×5
3.5mmステレオミニジャックメス ×5
マイクロフォンジャック ×5
電源ジャックDC電源ジャック ×1
LED表示電源投入時グリーン ×1
入力信号受信時レッド ×1
バンド幅400MHz
最大解像度2048×1536@60Hz
DDC2B準拠(ポート1のみ)
最大延長距離65m
電源仕様DC5V, 2A(付属ACアダプタ)
消費電力2W3W
動作温度0~60℃
保管温度-30~70℃
湿度0~80%, 結露無きこと
ケース材料メタル
重量390g680g
サイズ(W×H×D)165×44×76mm237×44×86mm
無償保証期間1年

2013年12月出荷分より電源仕様が変更になりましたので、旧モデルとの差し間違えにはご注意ください
    2013年12月以降 : DC5V, 2A
    旧モデル : AC9V, 500mA

VSE-103A | VSE-105Aの製品画像

前面図

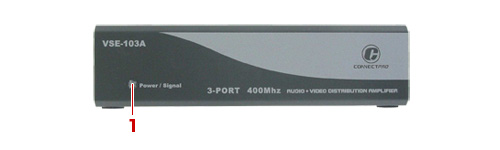

VSE-103A

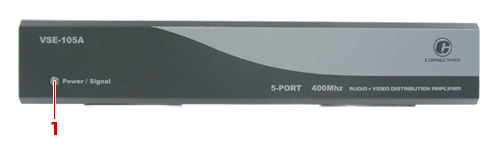

VSE-105A
1. LEDランプ

背面図

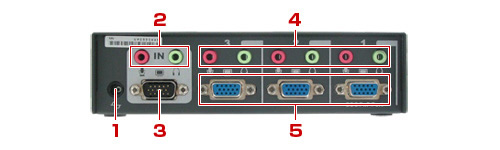

VSE-103A

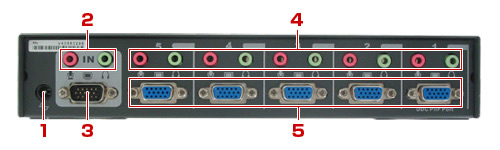

VSE-105A
1. 電源ジャック
2. スピーカ・マイクジャック(PC側)
3. ミニD-sub15ピン オスコネクタ
VGA信号入力ポート
VGAケーブルのメスコネクタを接続
⇒ PCのVGA出力コネクタへ
4. スピーカ・マイクジャック(モニタ側)
5. ミニD-sub15ピン メスコネクタ
VGA信号出力ポート
VGAケーブルのオスコネクタを接続
⇒ モニタのVGA入力コネクタへ

VSE-103A | VSE-105AのFAQ

EDIDとは何ですか?

EDID(Extended Display Identification Data)とは、VESA(Video Electronics Standards Association)が制定した規格です。

EDIDはシンク機器(ディスプレイなど)がソース機器(PCのグラフィックカードやSTBなど)に接続された際に、シンク機器側からソース機器側へ送信される情報です。
具体的にはシンク機器が保有する能力(解像度、周波数)、輝度データ、メーカー名、シリアル番号、投影方法などが含まれます。

この情報を元にソース機器はシンク機器に対して、最適な映像(解像度など)を出力します。

VSE-103A | VSE-105Aの付属品

VSE-103A | VSE-105A 付属品
  • VSE-103A|VSE-105A 本体 ×1
  • 電源アダプタ ×1
  • ユーザーマニュアル(英語) ×1

VSE-103A | VSE-105Aの関連製品

分配機⇔PC間接続用ケーブル

VGAオス・メス

分配機⇔モニタ間接続用ケーブル

VGAオス・オスケーブル
型番小売価格JAN(UPC)備考
VSE-103Aオープン06414581281082014年 8月 販売終了
VSE-105Aオープン0641458128115
