VGA L型アダプタ(90°)

MHGC15MF-R1

  • MHGC15MF-R1 製品画像

画像をクリックすると拡大表示されます

  • MHGC15MF-R1 製品画像

PC, ディスプレイのVGAポート等に接続

ミニD-sub15ピン 全結線  オス/メス コネクタ

VGAポートを90°/270°方向転換

VGAケーブルと組み合わせて、狭い場所の配線にも有効

PCやディスプレイ側VGAコネクタの頻繁な抜き差しによる破損を防止

VGA分配器/切替器 との組合せで設置レイアウトをコンパクトに

直販価格:900円(税別)~

MHGC15MF-R1の特長

VGA L型アダプタ(90°)

MHGC15MF-R1

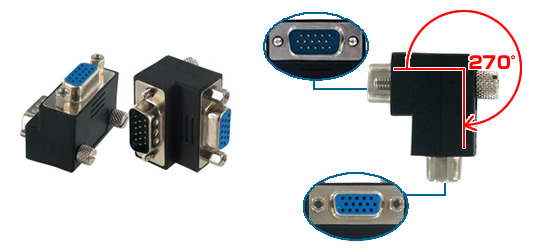

VGA L型アダプタ(270°)

MHGC15MF-R2

側面写真

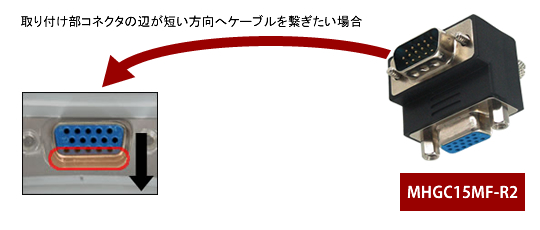

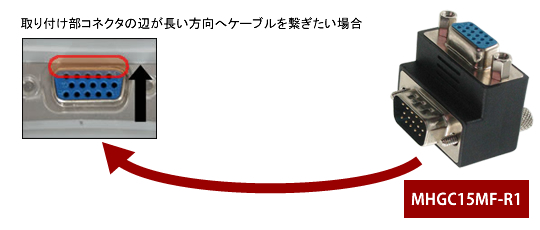

MHGC15MF-R1とMHGC15MF-R2の選定方法

活用事例

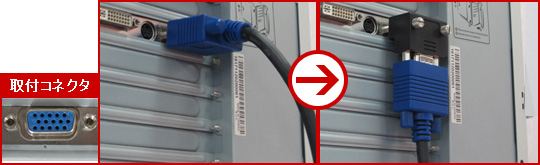

例1:PCへの取り付け

写真ではMHGC15MF-R2使用

PC背面のVGAポートにVGAケーブルを取付ける際、壁面との空スペースが充分に取れない場合、ケーブル側のコネクタと曲げ半径による必要スペースを減少させます。

当社環境にて計測の例:約70mm ⇒ 約25mm

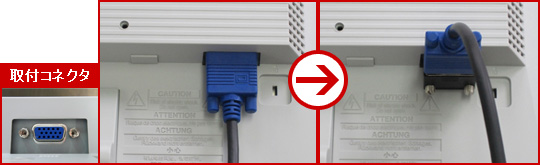

例2:PCディスプレイへの取り付け

写真ではMHGC15MF-R1使用

ディスプレイ背面のVGAポートにVGAケーブルの[取付け/取外し]を頻繁に行いたい場合、下方向の狭く見にくいスペースから作業するより、横方向の広く見やすいロケーションからの作業の方が効率がよい。

また、頻繁に付け外しする場合のディスプレイ側コネクタの劣化や破損を防止します。

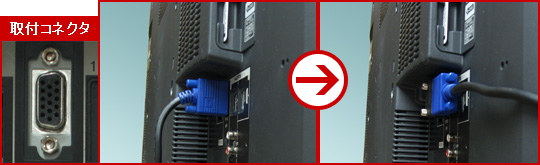

例3:TVへの取り付け

写真ではMHGC15MF-R1使用

TV背面のVGAポートの方向を面に対して、垂直方向から水平方向に転換させ背面の必要スペースを減少させます。

TVモニタの壁面取付にも有効

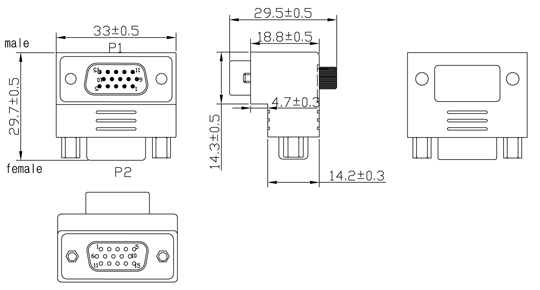

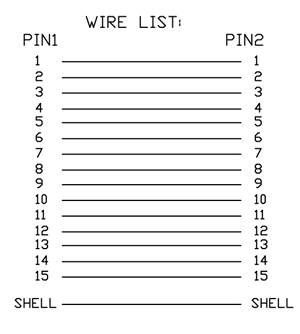

寸法図・結線図・構成表

NAMEDESCRIPTIONQ'TY
PVCMOLDED 45P PVC BLACK30g
SCREWSCREW #4-4OUNC,φ2.8×32mm GOLD PLATED2p
CONNVGA FEMALE CONNECTOR SOLDER TYPE CONTACT GOLD FLASH1p
GOLD PLATED SHELL,INSULATOR(RED,GREEN,BLUE,SEPARATE ONE)
CONNVGA MALE CONNECTOR SOLDER TYPE CONTACT GOLD FLASH1p
INSHLATOR:BLUE FRONT GOLD PLATED BACK TIN PLATED WHITE
CABLEHOOK UP WIRE:UL1007 28AWG*1C TINNED COPPER WIRE15p
INSHLATOR:RED PC L=30±1mm
型番小売価格JAN備考
MHGC15MF-R1オープン4580468495731-
MHGC15MF-R2オープン4580468495748-
