HDBaseT対応HDMIエクステンダー（送信機受信機セット）
CSC-6012TX/RX
画像をクリックすると拡大表示されます
HDBaseT対応HDMIエクステンダー（送信機受信機セット）
最大100m延長可能（Cat.5e/6/7ケーブル使用時）
3840×2160 @ 50 / 60Hz（YUV 4：4：4）および4096×2160 @ 50 / 60Hz（YUV 4：4：4）のUHD解像度をサポート
1080p信号⇔4K信号をアップスケール/ダウンスケール可能
直販価格:174,280円（税込）
CSC-6012TX/RXの特長
HDMI/RS232/IR延長器

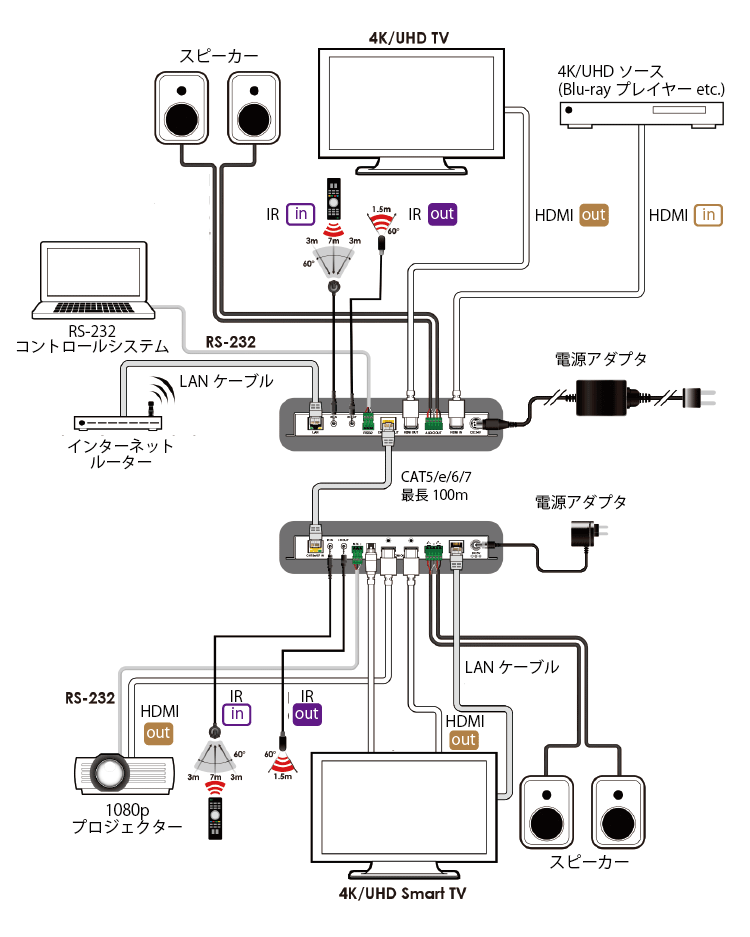

1台のHDMIレコーダーなどからHDMI・RS232・IR信号・イーサネットデータを最大100m先のHDMIテレビまで延長・分配することができます。
送信機と受信機の間はCAT5e/6/7のケーブル1本だけ。設置が容易です。
同一の映像を2つのモニターに分配
送信側には手元用のモニタを設置するHDMI端子付き。延長元1画面と延長先2画面、3か所に同じ映像を投影することもできます。
HDBaseT規格に準拠
HDBaseT対応受信機と接続することができます
伝送速度は最大18Gbps（600MHz）、4Kサポート
HDCP2.2準拠のHDMI対応
すべての標準デジタルオーディオのパススルーをサポート
LPCM 2.0 / 5.1 / 7.1、ビットストリームおよびHDビットストリームのパススルー対応
IR（リモコン）信号も伝送可能
IR信号も伝送し、リモコンを使って映像入出力機器を遠隔操作
双方向伝送への対応により、延長元、延長先のどちらからでも操作が可能

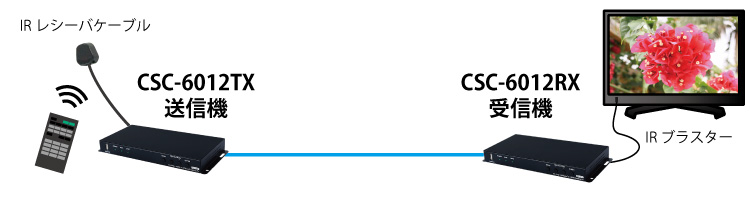

ケース1：延長元（バックヤード）から延長先に設置した機器のリモコン操作

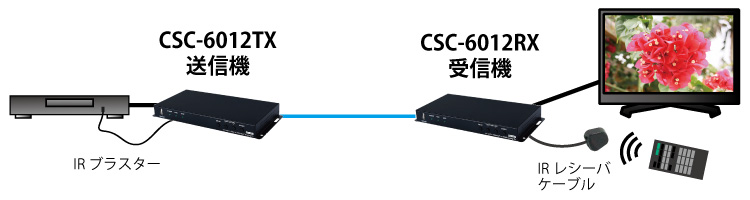

ケース2：延長先から延長元（バックヤード）に設置した機器のリモコン操作
RS232信号も伝送可能
RS232信号の伝送にも対応し、例えばバックヤードからコマンドを出力して、接続したテレビの電源ON／OFFが可能
1080p信号⇔4K信号をアップスケール/ダウンスケール可能
送信機は、HDBaseT出力を介して1080p信号を4Kにアップスケールするか、4K信号を1080pにダウンスケールできます（同じフレームレートが維持されます）。
受信機は両方の出力で信号バイパスをサポートするか、出力Bは1080p信号を4Kにアップスケールでき、出力Aは4K信号を1080pにダウンスケールできます（同じフレームレートが維持されます）。
弊社はCypress Technology社(サイプレステクノロジー社)国内正規代理店です。
商品導入前・導入後もメーカーのサポートを受けられます。安心してお買い求めください。
CSC-6012TX/RXの仕様
| 型番 | CSC-6012TX/RX | |||
|---|---|---|---|---|
| 送信機 （CSC-6012TX） | 受信機 （CSC-6012RX） |
|||
| メーカー | Cypress Technology（サイプレステクノロジー） | |||
| コネクタ | 入力 | HDMI19ピン TypeAメス ×1 | - | |
| 出力 | 映像 | HDMI19ピン TypeAメス ×1 | HDMI19ピン TypeAメス ×1 | |
| 音声 | 5ピン ターミナルブロック ×1 | 5ピン ターミナルブロック ×1 | ||
| ユニット間接続 | RJ-45（8極8芯） ×1 | |||
| 電源 | 電源ジャック ×1 | 電源ジャック ×1 | ||
| RS232 | 3ピン ターミナルブロック ×1 | 3ピン ターミナルブロック ×1 | ||
| リモコン通信 | IRエクステンダー ×1 IRブラスター ×1 | IRエクステンダー ×1 IRブラスター ×1 |
||
| イーサネット | RJ-45メス ×1 | |||
| ESD保護 人間工学モデル | ±12kV（エアギャップ放電） ±8kV（接触放電） |
|||
| HDCP | HDCP2.2準拠 | |||
| 対応オーディオフォーマット | リニアPCM 7.1/5.1/2チャンネル Dolby TrueHD、DTS-HD |
|||
| 最大延長距離 | 100m | |||
| HDMI規格 | HDMI1.4準拠 | |||
| 最大解像度 | 3840×2160 @ 50 / 60Hz（YUV 4：4：4） 4096×2160 @ 50 / 60Hz（YUV 4：4：4） |
|||
| 電源入力 | セルフパワー | セルフパワー | ||
| 電源仕様 | DC24V , 2.7A（ACアダプタ付属） | 5V, 3A（ACアダプタ付属） | ||
| 最大消費電力 | 20.28W | 13.86W | ||
| 動作温度 | 0℃～40℃ | |||
| 保管温度 | -20℃～60℃ | |||
| 湿度 | 20%～90% RH 、結露なきこと | |||
| ケース材料 | メタル | |||
| 重量 | 648g | 670g | ||
| サイズ（W×H×D） | 231.5 × 25 × 108mm（本体のみ） 231.5 × 25 × 117mm（全体） | 231.5 × 25 × 108mm（本体のみ） 231.5 × 25 × 117mm（全体） |
||
| 無償保証期間 | 1年 | |||
CSC-6012TX/RXの製品画像

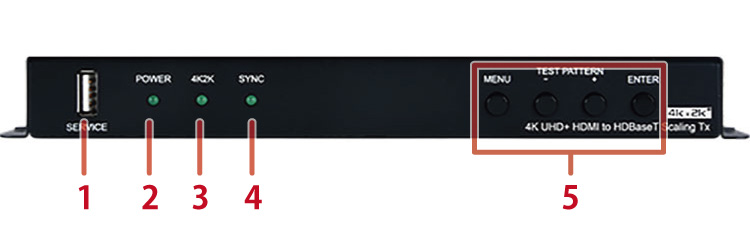

送信機：前面図
- 1. メンテナンスポート
- ※ メーカーメンテナンスのため、機器の制御や電源供給には使用できません
- 2. パワーランプ
- 3. 4KUHD LED
- 4KUHDソースを接続した場合点灯
- 4. シンクLED
- 5. メニュー操作ボタン

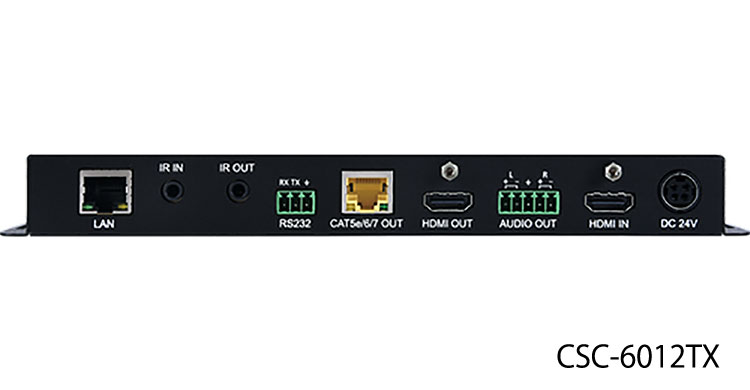

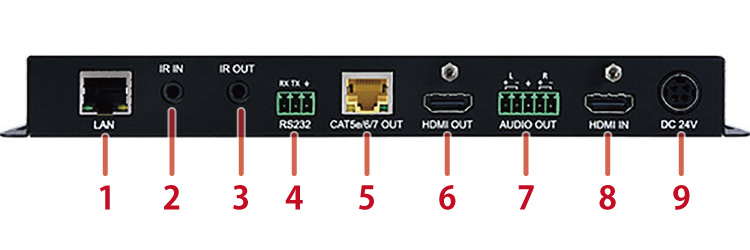

送信機：背面図
- 1. イーサネットポート
- ネットワーク接続用
RJ45 ×1 - 2. IR入力ポート
- 3. IR出力ポート
- 4. 延長用RS232入力ポート
- 3ピン ターミナルブロック ×1
- 5. 受信機出力ポート
- RJ45 ×1
- 6. 出力ポート
- HDMI ×1
- 7. 出力ポート
- オーディオ
5ピン ターミナルブロック ×1 - 8. 入力ポート
- HDMI ×1
- 9. 電源ジャック

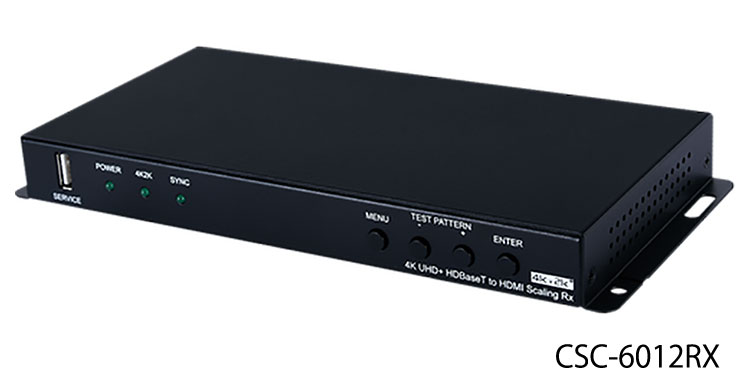

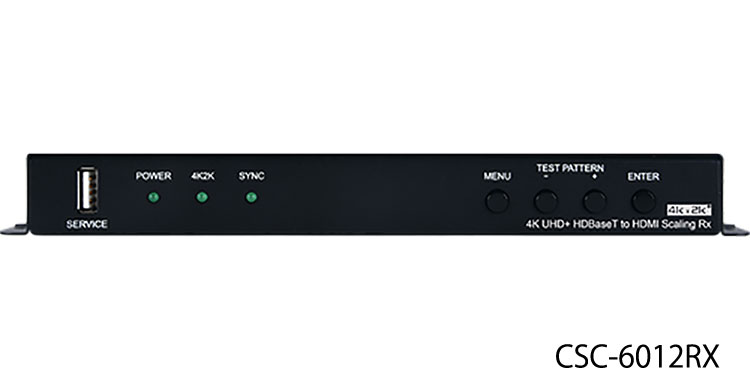

受信機：前面図
- 1. メンテナンスポート
- ※ メーカーメンテナンスのため、機器の制御や電源供給には使用できません
- 2. パワーランプ
- 3. 4KUHD LED
- 4KUHDソースを接続した場合点灯
- 4. シンクLED
- 5. メニュー操作ボタン

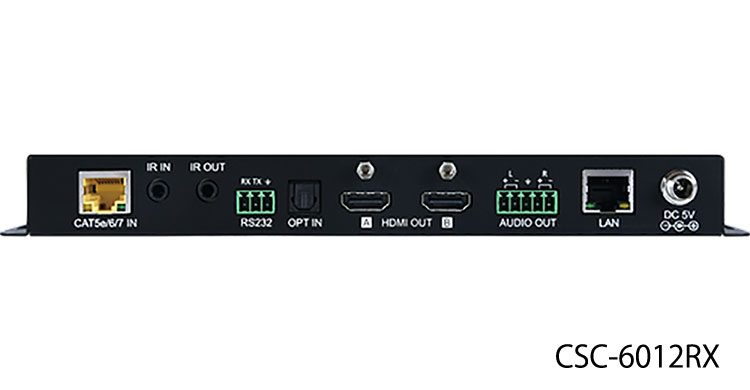

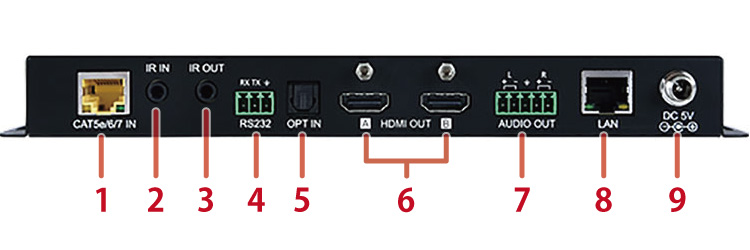

受信機：背面図
- 1. 送信機から入力ポート
- RJ45 ×1
- 2. IR入力ポート
- 3. IR出力ポート
- 4. 延長用RS232入力ポート
- 3ピン ターミナルブロック ×1
- 5. 入力ポート
- 光デジタルオーディオ ×1
- 6. 出力ポート
- HDMI ×1
- 7. 出力ポート
- オーディオ
5ピン ターミナルブロック ×1 - 8. イーサネットポート
- ネットワーク接続用
RJ45 ×1 - 9. 電源ジャック
