4K UHD 4×2HDMIマトリクスwithPiP
CPLUS-V4H2HPIP
画像をクリックすると拡大表示されます
4つのHDMI入力信号を2つのHDMIディスプレイに組み合わせ自由に切り替え、マトリックス表示
最大4K（4096x2160） @ 60Hz（YUV 4：4：4、8ビット）のUHD +解像度を対応
最大1080 @ 60Hzの16bitディープカラーに対応
PiP（Picture-in-Picture）、PoP、クアッドモード表示オプションをサポート
内部EDIDおよび外部EDIDの設定に対応。EDID管理が可能
直販価格:211,500円（税込）
CPLUS-V4H2HPIPの特長

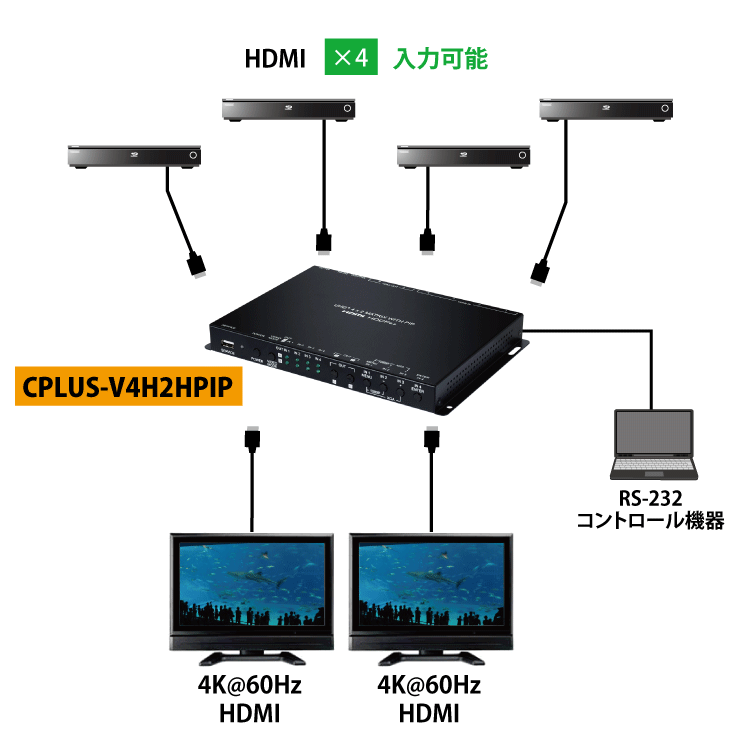

4つのHDMI入力信号を1つのHDMIディスプレイにセレクトして表示
4つの異なるHDMIソースのいずれかを個別にフルスクリーンで表示することも、クアッドモードやPiP、PoPなどのさまざまなマルチウィンドウモードを使用して表示し、出力を2つのHDMI出力に送信することもできます。
4K対応
全てのポートが4K @ 60Hz（4:4:4,8ビット）を完全にサポート
EDIDの管理機能搭載
外部EDIDおよび外部EDIDの設定に対応EDID管理が簡単になります。
RS-232, CECを通して、基本信号の自動化を実現
CECまたはRS-232コマンドを送信することにより、接続されたディスプレイデバイスの電源をオン/オフ機能、入力ソース自動切り替え機能もサポートしています。
フロントパネル、RS-232、およびIRリモートを介して操作ができます。
弊社はCypress Technology社(サイプレステクノロジー社)国内正規代理店です。
商品導入前・導入後もメーカーのサポートを受けられます。安心してお買い求めください。
CPLUS-V4H2HPIPの仕様
| 型番 | CPLUS-V4H2HPIP | |
|---|---|---|
| メーカー | Cypress Technologys（サイプレステクノロジー） | |
| コネクタ | 入力 | HDMI×4 |
| 出力 | HDMI×2 | |
| 外部制御 | D-sub9ピンメス ×1 RJ45メス ×1 |
|
| 電源 | 電源ジャック ×1 | |
| メンテナンス※ | USBメス ×1 | |
| HDMI規格 | HDMI 2.0 | |
| HDCP規格 | 2.2 | |
| 入力信号規格 | 4K@60 8-bit YUV 4:4:4,HDR 10 | |
| 出力信号規格 | 4K@60 8-bit YUV 4:4:4,HDR 10 | |
| 最大対応解像度 | 入力 | 4096×2160p @ 60 2560×1600p @ 60RB |
| 出力 | 4096×2160p @ 60 2560×1600p @ 60RB |
|
| 電源仕様 | 5V, 2.7A（付属ACアダプタ） | |
| 消費電力 | 15.29W | |
| 動作温度 | 0〜40℃ | |
| 保管温度 | -20〜60℃ | |
| 湿度 | 20〜90%, RH（結露なきこと） | |
| ケース材料 | メタル | |
| 重量 | 968ｇ | |
| 外形寸法（Ｗ×Ｈ×Ｄ） | 213.5×158×25 mm | |
| 無償保証期間 | 1年 | |
メーカーメンテナンス用のため、機器の制御や電源供給には使用できません
CPLUS-V4H2HPIPの製品画像

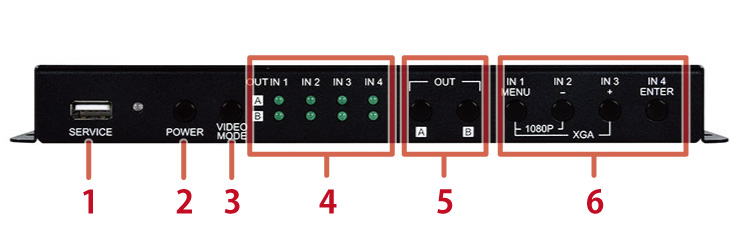

前面図
- 1. メンテナンスポート
- ※ メンテナンス用のため使用しません
- 2. パワーLED
- 3. 電源ボタン
- 4. 表示モード選択ボタン
- マトリックス / PiP / PoP / 4分割 / オート
- 5. 入力ステータスLED
- 6. 出力切替ボタン
- 7. ソース選択/表示モード選択ボタン

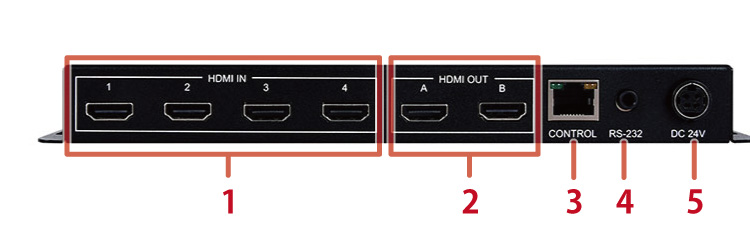

背面図
- 1. 入力ポート
- HDMI×4
- 2. 出力ポート
- HDMI×2
- 3. Telnet制御用ポート
- RJ45 ×1
- 4. IRジャック
- 5. 電源ジャック
CPLUS-V4H2HPIPのマニュアル
| 型番 | 小売価格 | JAN | 備考 | 直販サイト |
|---|---|---|---|---|
| CPLUS-V4H2HPIP | オープン | 4580468502361 | - | ご購入はコチラ |
