USB3.0 リピータケーブル
CBL-302C-xxMシリーズ

CBL-302C-xxMシリーズ 製品画像

接続図1

CBL-302C-xxMシリーズ 接続図1

USB3.0アクティブ延長ケーブル

USB3.0(2.0)対応

ケーブル長:3m / 5m / 7m / 10m / 20m / 30m / 40m(完売)

CBL-302C-xxMシリーズの特長

PC本体とUSB機器間の距離を40mまで延長

一般的なUSB3.0ケーブルの延長距離の限界=3mを超えて、40mまでのケーブル長にて対応機器間を接続

USB3.0 / USB2.0対応

USB3.0およびUSB2.0に対応

※1 接続環境の中にUSB2.0が入る場合は、全体のパフォーマンスはUSB2.0になります
※2 接続環境の構成要素が全てUSB3.0の場合に、USB3.0のパフォーマンスが発揮されます

インストール不要

特別なドライバ(ソフトウェア)無しに、システム(OS)認識

バスパワー/セルフパワー稼働

ケーブル長10m以下の場合、一般的なUSB3.0ケーブルと同様、PCのUSBポートからの電源供給(バスパワー)にも対応します

ケーブル長10m以上の場合、付属ACアダプタを延長先のUSBタイプAメス側の側面に取り付けセルフパワー稼働します

2〜7mの当製品をご使用の場合でも、バスパワ―稼働のUSB機器を当ケーブルと接続する際は、別売りのACアダプタ(SYS13811005W2)との併用を推奨します

CBL-302C-xxMシリーズの仕様

型番CBL-302C-3MCBL-302C-5MCBL-302C-7MCBL-302C-10M
長さ3m5m7m10m
ブラック
コネクタUSBタイプAオス ×1 / USBタイプAメス ×1
電源ジャック ×1
USB仕様USB3.0 / USB2.0
電源入力バスパワ― / セルフパワー両対応セルフパワー対応
電源仕様DC5V, 2A(オプションACアダプタ)※1DC5V, 2A(付属ACアダプタ)
直径5.5mm7mm
重量0.26kg0.36kg0.54kg0.7kg
無償保証期間1年
型番CBL-302C-20MCBL-302C-30MCBL-302C-40M
長さ20m30m40m
ブラック
コネクタUSBタイプAオス ×1 / USBタイプAメス ×1
電源ジャック ×1
USB仕様USB3.0 / USB2.0
電源入力セルフパワー対応
電源仕様DC5V, 2A(付属ACアダプタ)
直径7mm
重量0.92kg1.38kg1.84kg
無償保証期間1年
※1
バスパワ―稼働のUSB機器を当ケーブルと接続する場合、別売のACアダプタ(SYS13811005W2)との併用を推奨します
※2
Kinectとの動作保証はいたしておりません。Kinectや特殊なデバイスとご使用いただく際は、事前にデモ機にてお試し下さい

CBL-302C-xxMシリーズの製品画像

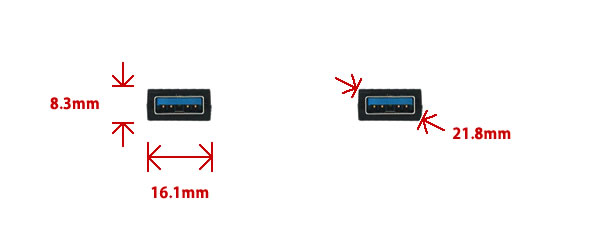

USB TypeAオス コネクタ部 / 正面図

正面図

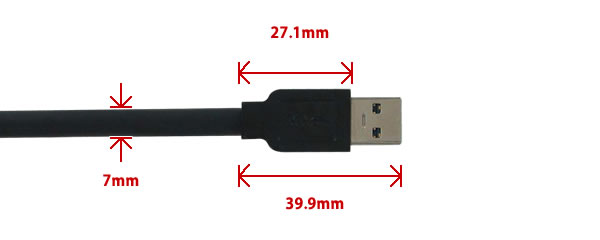

USB TypeAオス コネクタ部 / 上面図

上面図

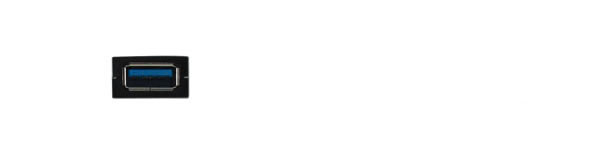

USB TypeAメス コネクタ部 / 正面図

メス正面図

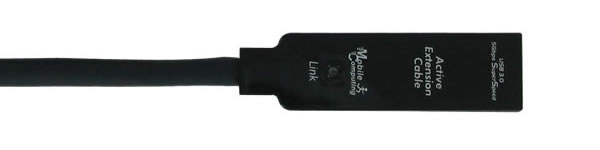

USB TypeAメス コネクタ部 / 上面図

メス上面図

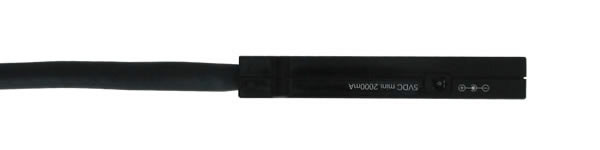

USB TypeAメス コネクタ部 / 側面図

メス側面図

CBL-302C-xxMシリーズのFAQ

このケーブルはデバイスマネージャーにどう認識されますか?

USBハブとして認識されます。
またケーブルのリピーター1つ1つもUSBハブとして認識されます。

※ 画像はCBL-203D-30M

CBL-302C-5MFAQ画像

最大何本まで多段接続は可能ですか?

4本まで接続可能です。

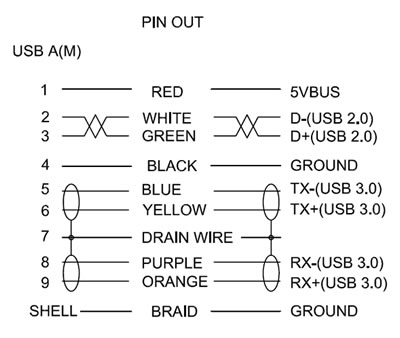

CBL-302C-xxMシリーズの結線図

結線図

CBL-302C-xxMシリーズの関連製品

オプションACアダプタ

SYS13811005W2

USB3.0延長ケーブル(Aオス・Aメス)

U3-AMAF-xxMWシリーズ

USB2.0アクティブ延長ケーブル
(Aオス・Aメス)

?CBL-203B-xxMシリーズ

USB2.0アクティブ延長ケーブル
(Aオス・Aメス)

CBL-203D-xxMシリーズ
型番小売価格JAN備考
CBL-302C-3Mオープン4580468498244
CBL-302C-5Mオープン4580468492686
CBL-302C-7Mオープン4580468492693
CBL-302C-10Mオープン4580468492679
CBL-302C-20Mオープン4580468498251
CBL-302C-30Mオープン4580468498268
CBL-302C-40Mオープン45804684982752014年11月 販売終了
