EOC-KVMUSA2 延長器

RS232 / AUDIO対応USBコンソール延長器 EOC-KVMUSA2

CONNECTPRO

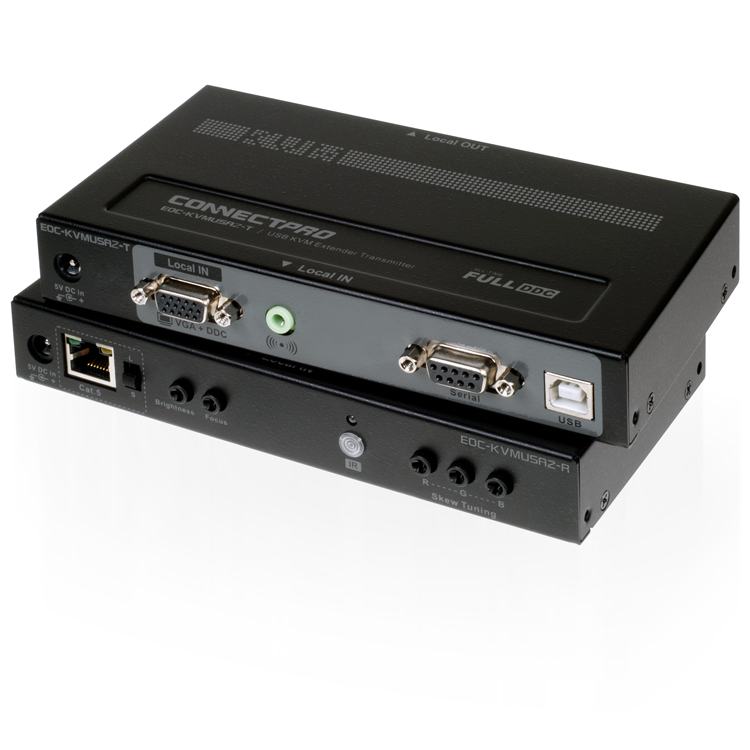

EOC-KVMUSA2 製品画像

接続図1

EOC-KVMUSA2 接続図1

VGA、USBコンソールデバイス、RS232、AUDIO信号を最大100m延長可

USB DDM(Dynamic Device Mapping)テクノロジー搭載

ALL-time Full DDCテクノロジー搭載(EDID保持)

CONNECT PRO製KVMスイッチとの組合せに対応

1920×1200までの高解像度対応

引き回しの容易な1本のCAT5eケーブルで延長

EOC-KVMUSA2の特長

モニタ(アナログRGB),USBコンソール、シリアル、オーディオ信号を最大100m延長

 対応コンソールPC側インターフェース
モニタアナログ
(ミニD-sub15ピン)
アナログ
(ミニD-sub15ピン)
キーボードUSBUSB タイプB
マウスUSB
スピーカモノラルオーディオ3.5mmステレオミニジャック
シリアルRS232D-sub9ピン

1台のUSB対応パソコンからのモニタ(VGA)、USBコンソール、シリアル、オーディオの各信号を1本のCAT5eケーブルで最大100m延長し、離れた場所から操作できます

USB DDM(Dynamic Device Mapping)テクノロジー搭載

『USB DDMテクノロジー』は、接続したコンソールデバイス(キーボード、マウス、タブレットetc)をPCに完全にマッピング(対応付け)させる新技術です

従来の延長器に搭載されている『エミュレーション機能』とは異なり、タッチパネル、多機能マウス、ワイヤレスキーボード&マウスなどの専用ソフトウェアが必要なデバイスを含め、様々なUSBコンソールを制限なく使用することができます

ALL-time Full DDCテクノロジー搭載(EDID保持)

受信機または送信機に接続されたモニタのEDID(モニタ情報)を保持し、常に最適な解像度・リフレッシュレートによる表示を実現します

また、DDCボタンで有効となるEDIDを選択可能(受信機側モニタ or 送信機側モニタ)

高解像度対応

~1,920×1,200

映像調整機能

イコライザ

延長によって生じるフォーカスやゴーストなどの信号劣化を調節できます

Delay Skew(ディレイ・スキュー:伝搬遅延時間)

延長によって生じるR(赤)、G(緑)、B(青)のズレを調整できます

主な活用事例

  • 工場や建築現場のような厳しい環境下で、コンソールを操作し易い場所に置く必要がある時
  • サーバールームのPCを別室や別フロアから操作したい時

延長ケーブルについて

市販のCAT5e ストレートケーブルで接続可

EOC-KVMUSA2の仕様

型番EOC-KVMUSA2
EOC-KVMUSA2-T
(送信機)
EOC-KVMUSA2-R
(受信機)
メーカーCONNECT PRO(コネクトプロ)
コネクタコンソール側モニタミニD-sub15ピン メス ×1ミニD-sub15ピン メス ×1
オーディオ3.5mmステレオミニジャック ×13.5mmステレオミニジャック ×1
キーボードUSBタイプA メス ×1USBタイプA メス ×1
マウスUSBタイプA メス ×1USBタイプA メス ×1
PC側モニタミニD-sub15ピン メス ×1-
オーディオ3.5mmステレオミニジャック ×1-
キーボードUSBタイプB メス ×1-
マウス-
RS-232DB9ピン メス ×1DB9ピン オス ×1
電源電源ジャック ×1
ユニット間接続RJ-45(8極8芯) ×1
LEDコンソールレッド ×2-
DDCレッド ×1-
IR-レッド ×1
スイッチコンソールDIPスイッチ ×1-
DDCボタン ×1-
IRセンサー- 1
最大解像度1920×1200@60Hz
最大延長距離~100m
電源入力セルフパワー
電源仕様DC5V, 2A(付属ACアダプタ)DC5V, 2A(付属ACアダプタ)
最大消費電力1.2W3.5W
動作温度0~40℃
保管温度-20~60℃
湿度0~80%, 結露なきこと
ケース材料メタル
重量450g460g
サイズ(W×H×D)165×28×85mm165×28×85mm
無償保証期間3年
EOC-KVMUSA2-T,EOC-KVMUSA2-RはEOC-KVMUSA2を構成する一対の製品です。片方だけの購入・保守はできません

EOC-KVMUSA2の製品画像

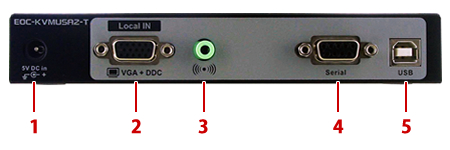

送信機 / 前面図

EOC-KVMUSA2送信機前面
1. 電源ジャック
2. 入力ポート
VGA ×1
3. 入力ポート
3.5mmステレオミニ ×1
4. S232Cポート
D-sub 9ピン ×1
5. 入力ポート
USBタイプBメス ×1

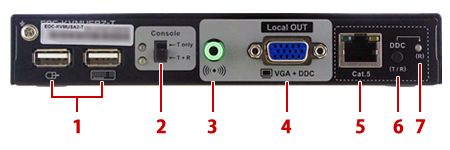

送信機 / 背面図

EOC-KVMUSA2送信機背面
1. USBコンソールポート
マウス/キーボード
2. コンソール操作権限スイッチ
T only : 送信機側のコンソールのみ操作可
T+R : 送信機側、受信機側の両コンソールから操作可
3. 出力ポート
3.5mmステレオミニ ×1
4. 出力ポート
VGA ×1
5. 受信器接続用ポート
RJ-45 ×1
6. DDCボタン
DDC通信を行うモニタを選択
7. DDCステータスLED
点灯 : 受信機に接続されたモニタとDDC通信
消灯 : 送信機に接続されたモニタとDDC通信

受信機 / 前面図

EOC-KVMUSA2受信機前面
1. 電源ジャック
2. 送信器接続用ポート
RJ-45 ×1
3. 輝度調整ツマミ
4. フォーカス調整ツマミ
5. IR受光部
6. RGBスキュー調整ツマミ

受信機 / 背面図

EOC-KVMUSA2受信機背面
1. USBコンソールポート
マウス/キーボード
2. RS232Cポート
D-sub 9ピン ×1
3. 出力ポート
VGA ×1
4. 出力ポート
3.5mmステレオミニ ×1

EOC-KVMUSA2のFAQ

延長器のローカル⇔リモート間を、CAT5ケーブル1本で直結するのではなく、ハブ、ルーター、無線LAN等を経由して使うことはできますか?

できません。

ユニット間は必ず、CAT5ケーブルで直結しないと動作しません。

もし、他の機器を介在させてもTCP/IPなどの信号に対応しないので使えません。

また、LAN上の機器に悪影響を及ぼす可能性がありますから絶対しないでください。

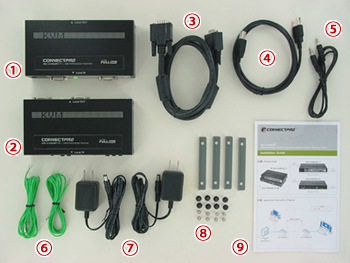

EOC-KVMUSA2の付属品

EOC-KVMUSA2 付属品
  • EOC-KVMUSA2-T(送信機) 本体 ×1
  • EOC-KVMUSA2-R(受信機) 本体 ×1
  • VGAケーブル(0.9m) ×1
  • USBケーブル(1.2m) ×1
  • 3.5mmステレオミニプラグケーブル(1m) ×1
  • アース線(グランド線)(2m) ×2
  • 電源アダプタ ×2
  • ウォールマウント金具 ×2セット
  • ユーザーマニュアル(英語) ×1

※ CAT5eケーブル及びRS232ケーブルは含まれませんので、別途ご用意ください

EOC-KVMUSA2の関連製品

RGBスキュー調整リモコン

RC-02

延長用CAT5eケーブル

1700Aシリーズ
型番小売価格JAN備考
EOC-KVMUSA2オープン0641458128238
