4K@60 ジェネレーター (18Gbps)

CPLUS-11HB

  • CPLUS-11HB 製品画像
  • CPLUS-11HB 製品画像2

画像をクリックすると拡大表示されます

  • CPLUS-11HB 製品画像
  • CPLUS-11HB 製品画像2

4K@60Hz対応信号発生器

18Gbpsパターン出力対応

HDCP1.4, 2.2出力可能

HDMI2.0準拠

直販価格:22,000円(税込)

直販サイトでセール販売中!
アウトレットセール適用時は
初期不良保証(商品ご到着後1週間)のみ

CPLUS-11HBの特長

4K@60Hz対応信号発生器(パターンジェネレーター)

4K@60Hz(3840×2160)までの解像度を4パターンで出力。
シンク機器(HDMI入力端子搭載の液晶テレビ、プロジェクタなど)の対応タイミングの確認、HDCP対応・非対応の判別ができるHDMI信号テスターです

4K@60Hz(3840×2160)までのタイミングに対応

対応タイミング一覧

解像度リフレッシュレート(Hz)
1280×720p50, 60
1920×1080p50, 60
3840×2160p25, 30, 50, 60

HDCP1.4, 2.2出力可能

HDMI信号にHDCP1.4、2.2をのせて出力可能。シンク機器のHDCP対応 / 非対応の解析が可能になります

本体LEDにて出力中の信号を表示

本体前面スイッチで出力設定。出力中の信号はLEDで一目で確認できます

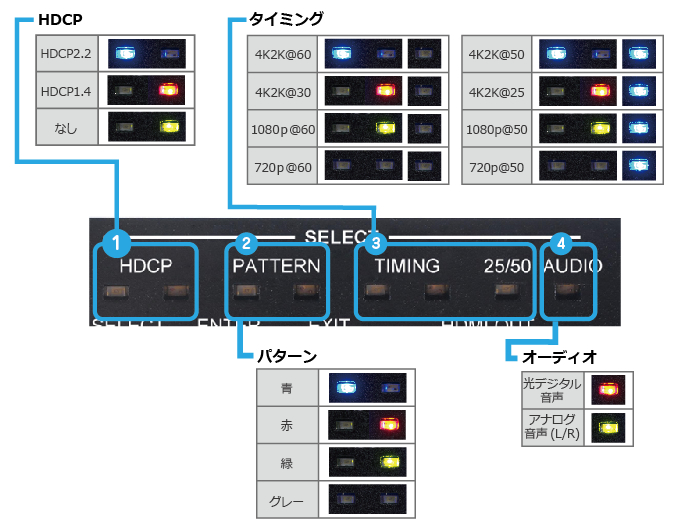

CPLUS-11HB 本体LED

外部音声入力対応

アナログ音声(L/R)、光デジタル音声(S/PDIF)入力対応。音声も併せて検証可能

HDMI2.0準拠

HDCP1.4/2.2準拠

コンテンツ不正コピー防止する著作権技術のHDCP適合

HDCP準拠DVI機器も接続可能

CPLUS-11HBの仕様

型番CPLUS-11HB
メーカーCypress Technology(サイプレステクノロジー)
コネクタ入力光デジタル音声端子 メス ×1
RCA(L / R)ジャック ×1
出力HDMI19ピン TypeA メス ×1
電源電源ジャック ×1
メンテナンスミニUSB メス ×1
スイッチセレクトボタン ×3
LED選択ブルー、レッド、グリーン ×8
OVPレッド ×1
パワーグリーン ×1
サポート最大解像度3840×2160@60(RGB)
伝送帯域600MHz/18Gbps
HDCP1.4/2.2準拠
電源仕様DC5V, 2.6A (ACアダプタ付属)
最大消費電力2.5w
動作温度0〜40℃
保管温度-20〜60℃
湿度20〜90%(結露無きこと)
ケース材料アルミニウム
重量202g
サイズ(W×H×D)78.5×30×92.25mm
無償保証期間1年
メーカーメンテナンスのため、機器の制御や電源供給には使用できません

CPLUS-11HBの製品画像

前面図

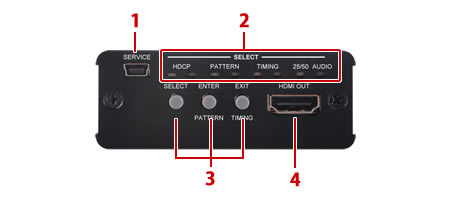

CPLUS-11HB前面図
1. メンテナンスポート
ミニUSB ×1
※ メーカーメンテナンスのため、機器の制御や電源供給には使用できません
2. セレクトLED
HDCP, パターン, タイミング, 25/50, オーディオ
3. セレクトLEDボタン
Select, Enter/Pattern, Exit/Timing
4. 出力ポート
HDMI ×1

背面図

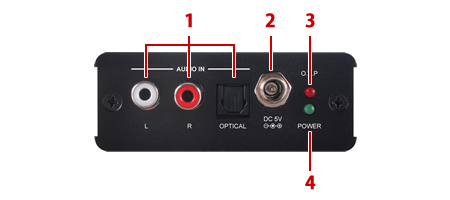

CPLUS-11HB背面図
1. 入力ポート
RCA(L / R) ×1, 光デジタル音声 ×1
2. 電源ジャック
3. OVP LED
4. パワーLED

CPLUS-11HBのFAQ

出力設定の方法が分かりません

下記出力設定例をご参照ください

【例】 初期状態から解像度4K@60Hz HDCP2.2に設定(EnterとExitボタン同時押しで初期状態にリセット)

解像度を4K@60Hzに設定
  1. Selectボタンを3回押して解像度選択モードを選択(Timing&25/50 LEDが点滅)
  2. Enterボタンを1回押して解像度選択モードに移行
  3. Selectボタンを5回押して、Timing&25/50 LEDを解像度設定LED
  4. Enterボタンを1回押して決定
HDCPを2.2に設定
  1. Selectボタンを2回押してHDCP選択モードを選択(HDCP LEDが点滅)
  2. Enterボタンを1回押してHDCP選択モードに移行
  3. Selectボタンを2回押して、HDCPLEDをHDCP設定LED
  4. Enterボタンを1回押して決定

CPLUS-11HBの付属品

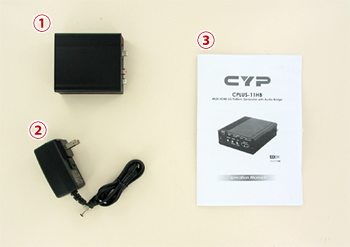

CPLUS-11HB 付属品
  • CPLUS-11HB本体 ×1
  • 電源アダプタ ×1
  • ユーザーズマニュアル(英語) ×1

CPLUS-11HBの関連製品

4K対応HDMIケーブル

PHM-xxMシリーズ

HDMIケーブル

EHM-HS-xxMシリーズ

HDMI-DVI変換ケーブル

HMDM-xxM-TLシリーズ
型番小売価格JAN備考
CPLUS-11HB オープン 4580468501395
