ET-H3T/R1100 延長器

切替器・延長器・分配器・変換器 etc. 販売＆サポート専門

HDMI/RS232/IR延長器

4K2K（3840×2160）＠60Hz（色差4:2:0、8bit)までの高解像度対応で最大100m延長可（CAT6ケーブル使用時）

接続するディスプレイのEDID取得が可能（自動検知）

ACアダプタロックに対応

HDMI1.4準拠：3D対応、HDCP & CEC準拠

HDMIケーブル脱落防止

※ PoH（Power over HD BaseT）非対応、要アダプタ

代替機種 → CH-501TX/RX

ET-H3T/R1100の特長

HDMI/RS232/IR延長器

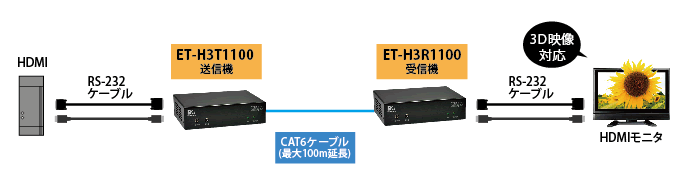

1台のHDMIソース（レコーダ、プレイヤー、ゲーム機など）からのHDMI・RS232・IR信号を1本のCAT6ケーブルにて、最大100m先のHDMIシンク（テレビ、プロジェクタなど）まで延長可能

4K2K（3840×2160）＠60Hz（色差4:2:0、8bit)までの高解像度対応

最大延長距離

• ～100m：CAT6ケーブル使用時
• ～80m：CAT5eケーブル使用時

接続するディスプレイのEDID取得が可能（自動検知）

受信機へ接続されているディスプレイなどのEDID情報が、自動的にソース機器へ送られます

RS232信号も伝送可能

RS232信号の伝送にも対応し、例えばバックヤードからコマンドを出力して、接続したテレビの電源ON／OFFが可能

※フル結線仕様ではないため、全てのRS232機機には対応していません

IR（リモコン）信号も伝送可能

IR信号も伝送し、リモコンを使って映像入出力機機を遠隔操作

双方向伝送への対応により、延長元、延長先のどちらからでも操作が可能

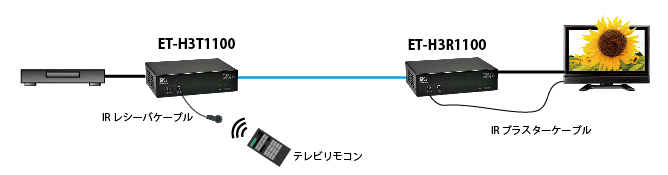

ケース1：延長元（バックヤード）から延長先に設置した機器のリモコン操作

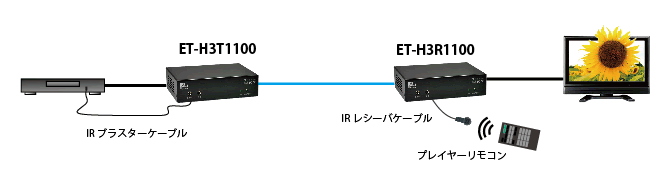

ケース2：延長先から延長元（バックヤード）に設置した機器のリモコン操作

※IRケーブルは受信側（丸いタイプ）、送信側（細長いタイプ）を間違えずに接続してください。誤って接続した場合、IRケーブルを破損させる恐れがあります

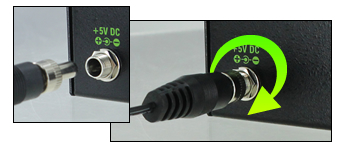

ACアダプタロック機構

付属ACアダプタを"スクリュー機構によりロック"することで、本体との接点を完全に固定

「設置時・稼働後の、本体とACアダプタの接触不良や抜け落ち」の懸念を払拭

HDMI1.4準拠

3D対応

迫力ある3D映像の入出力に対応

※ 接続するHDMI入出力機機が3Dに対応している場合のみ

Deep Color(ディープカラー)入出力対応

48bit（16bit/各色）までのディープカラー入出力にも対応し、階調表現力の豊かな映像を再現

※ 接続するHDMI入出力機機がディープカラーに対応している場合のみ

HDCP準拠

コンテンツ不正コピー防止する著作権技術のHDCP適合

HDCP準拠DVI機機も接続可能

CEC（Consumer Electronics Control）準拠

HDMIコントール対応し、各社xxリンクをサポート

「Sharp社 AQUOS ファミリンク」、「Panasonic社 ビエラリンク」、「Sony社 ブラビアリンク」、「Toshiba社 レグザリンク」、「Mitsubishi社 リアリンク」、「Hitachi社 ウーリンク」、「Pioneer社 HDMIコントロール」、「Samsung社 エニーネットプラス」、「LG社 シンプリンク」

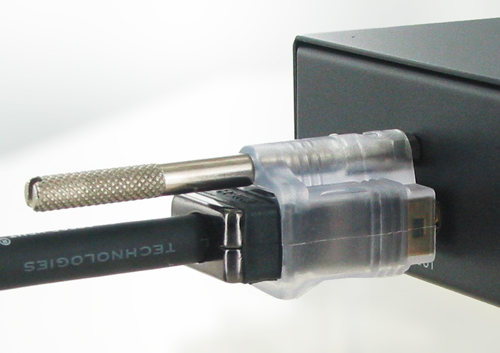

HDMIケーブル抜け落ち防止

対応ケーブルもしくはアクセサリを使用することでHDMIケーブルの脱落を防ぎます。

アクセサリ ： SLOK-B（別売）　

接続ケーブル（別売）

延長用LANケーブル

市販のCAT5eまたはCAT6 ストレートケーブルで接続可

当社取扱いBelden製ケーブル

HDMIケーブル

HDMIソース⇔送信機、受信機⇔HDMIシンクで別途HDMIケーブルが必要

推奨当社HDMIケーブル

ET-H3T/R1100の仕様

DB9ピンアサイン（RS232）

ET-H3T/R1100の製品画像

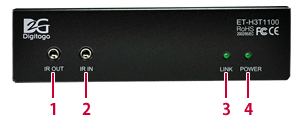

送信機 / 前面図

ET-H3T1100

1. IR送信機（エミッタ）接続ポート

2. IR受信機（レシーバ）接続ポート

3. リンクLED

4. パワーLED

送信機 / 背面図

ET-H3T1100

1. 電源ジャック

2. 受信機接続用ポート

3. HDMI入力

4. RS-232ポート

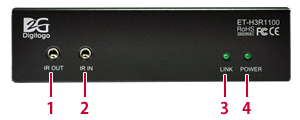

受信機 / 前面図

ET-H3R1100

1. IR送信機（エミッタ）接続ポート

2. IR受信機（レシーバ）接続ポート

3. リンクLED

4. パワーLED

※ IRケーブルは受信側（丸いタイプ）、送信側（細長いタイプ）を間違えずに接続してください。誤って接続した場合、IRケーブルを破損させる恐れがあります

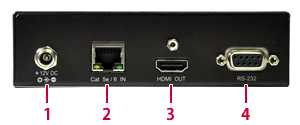

受信機 / 背面図

ET-H3R1100

1. 電源ジャック

2. 送信機接続用ポート

3. HDMI出力

4. RS-232ポート

ET-H3T/R1100のFAQ

EDIDとは何ですか？

4機種の違いを教えて下さい

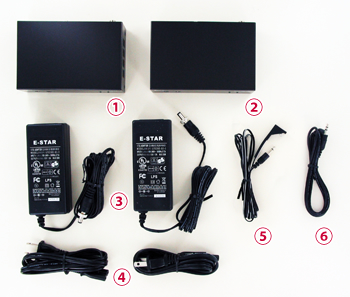

ET-H3T/R1100の付属品

• ET-H3T1100（送信機）本体　×1
• ET-H3R1100（受信機）本体　×1
• 電源アダプタ （ケーブル長1.8m）　×2^※
• 電源ケーブル 0.9m　×2^※
• IRブラスタケーブル（2m）　×1
• IRレーバケーブル（2m）　×1
• ユーザーマニュアル（日本語）　×1

※同梱の電源アダプタならびに電源コードは本製品専用です。 他の電気機器とは使用できません
