CLUX-DDP

CLUX-DDP 製品画像

接続図1

CLUX-DDP 接続図1

DVIブースター

最長30mまで延長可能(1080p/8bit)

EDID管理機能搭載

HDCP準拠

CLUX-DDPの特長

DVIブースター

減衰したDVI信号を増幅。DVIケーブル同士を接続して延長距離を伸ばすことが可能

DVI解像度は最大1920x1080@60、HDMI信号変換時は最大4K@60 (YUV420)まで対応

※ 最大延長距離は、使用するケーブルと出力解像度によって異なります

※ DVI-D信号のみ取扱できます。アナログ信号は破棄されます

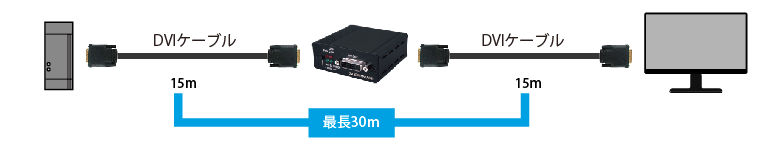

1080pの場合、DVIケーブルで30mまで延長可能

ソース機器 → DVIケーブル(15m) → 本機 → DVIケーブル(15m) → モニタ

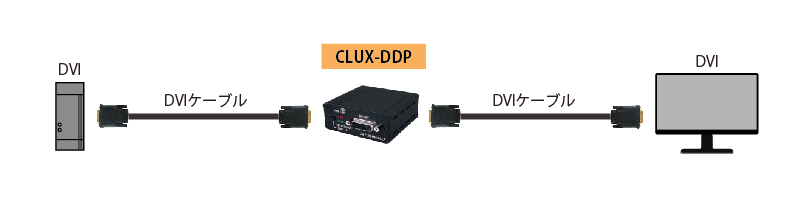

CLUX-DDPをDVIケーブルで30mまで延長

弊社取り扱いDVIケーブル(シングルリンク)

4K 60Hz(YUV4:2:0 8bit)の場合、4K対応HDMIケーブル5m×2本で10mまで延長可能

ソース機器 → 4K対応HDMIケーブル(5m) → HDMI-DVI変換コネクタ → 本機 → HDMI-DVI変換コネクタ → 4K対応HDMIケーブル(5m) → モニタ

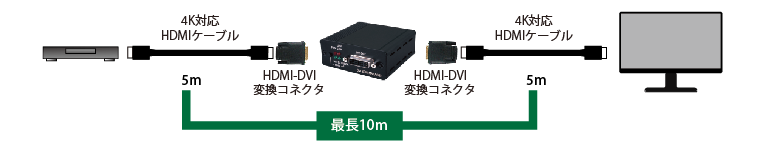

CLUX-DDPをHDMIケーブルで10mまで延長

弊社取り扱い4K対応HDMIケーブル

3種類のEDIDモード

本機側面にあるスイッチで各種EDIDモードを切り替え可能

プリセットEDIDモード(INT)

当機に組み込まれたEDIDデータでソース機器とのDDC通信が行われます

プリセットEDID:解像度 1080p@60Hz オーディオ リニアPCM2.0

エクスターナルEDIDモード(EXT)

当機に接続されたディスプレイのEDIDを読み取りソース機器とのDDC通信を行います

ユーザーEDIDモード(USER)

書き込み保存した接続ディスプレイのEDID、もしくはお客様がご自由に設定されたEDID情報を用い DDC通信を行います。

※ EDID情報の設定、書き込み保存、分析は本機をminiUSBで接続し下記ソフトウェアを使用することで可能となります

HDCP準拠

コンテンツ不正コピー防止する著作権技術のHDCP適合

CLUX-DDPの仕様

型番CLUX-DDP
メーカーCypress Technology(サイプレステクノロジー)
コネクタ入力DVI 29ピンメス ×1
出力DVI19ピン TypeA メス ×1
サービスUSB miniB メス ×1
電源電源ジャック ×1
LEDパワーレッド ×1
EDIDグリーン ×3
USBリンクレッド ×1
最大解像度DVI信号時:1080p@60
HDMI信号時:4K@60 (YUV420)
HDCP1.4 / 2.2準拠
伝送帯域300MHz / 9Gbps
最大延長距離30m(1080p@60/8bit, DVIケーブル)
10m(4K@60 (YUV420), 4K対応HDMIケーブル)
電源仕様DC5V,2.6A(ACアダプタ付属)
最大消費電力1.32W
動作温度0~40℃
保管温度-20~60℃
湿度20~90%(結露無きこと)
ケース材料メタル
重量146g
サイズ(W×D×H)78.5×84×30 mm (ジャック込み)
無償保証期間1年

弊社取り扱いHDMIケーブル併用時のみ動作保証可
DVIケーブル
HDMIケーブル

CLUX-DDPの製品画像

正面図

DVI信号増幅器:CLUX-DDP 正面図
1. パワーLED
2. USBリンクLED
3. EDIDモード切替スイッチ
4. EDID LED
5 .出力ポート
DVI ×1

背面図

DVI信号増幅器:CLUX-DDP 背面図
1. 入力ポート
DVI ×1
2. コントロールポート
ユーザーEDID編集時使用
3. 電源ジャック

CLUX-DDPのFAQ

EDIDとは何ですか?

EDID(Extended Display Identification Data)とは、VESA(Video Electronics Standards Association)が制定した規格です。

EDIDはシンク機器(ディスプレイなど)がソース機器(PCのグラフィックカードやSTBなど)に接続された際に、シンク機器側からソース機器側へ送信される情報です。

具体的にはシンク機器が保有する能力(解像度、周波数)、輝度データ、メーカー名、シリアル番号、投影方法などが含まれます。
この情報を元にソース機器はシンク機器に対して、最適な映像(解像度など)を出力します。

CLUX-DDPの付属品

CLUX-DDP 付属品
  • CLUX-DDP 本体 ×1
  • 電源アダプタ(1m) ×1
  • ユーザーマニュアル(英語) ×1

CLUX-DDPの関連製品

シングルリンクDVIケーブル

DLD2-xxM-Sシリーズ<

4K対応 Premium HDMIケーブル

PHM-xxMシリーズ

4K対応 18Gbps HDMIロングケーブル

PHM-xxM-TLシリーズ

4K対応 UltraFlex HDMIケーブル

UF-PHM-xxMシリーズ
型番小売価格JAN備考
CLUX-DDPオープン4580468501661
