CDPS-U10H2HFSの特長

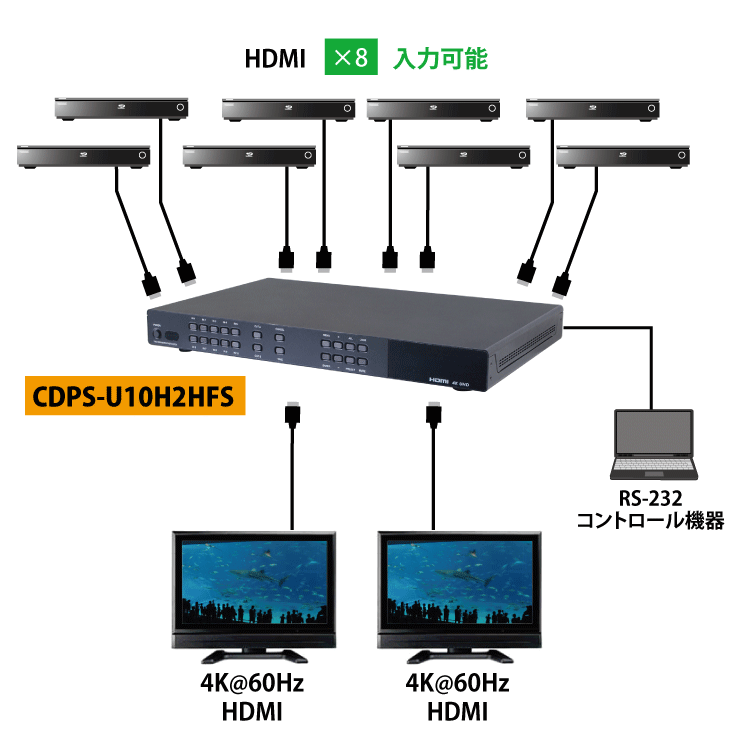

10入力2出力　4K　対応HDMI切替器

10台までのHDMIソース機器（レコーダ、DVD機器、PC、ゲーム機等）の映像/音声入力信号を切替えて、2台のHDMIシンク機器(テレビ、モニタ、プロジェクタ、AVアンプ等)に出力できます

高解像度のHDTV解像度まで対応

最大4K2K @ 24/25 / 30Hzおよび4K2KYUV420 @ 60HzのUHD解像度をサポート

最大1080 @ 60HzのHDTV解像度、「ディープカラー」36/30 / 24ビットおよび最大WUXGA @ 60Hz（RB）のPC解像度をサポート

EDID保持機能搭載

接続しているシンク機器（テレビ、プロジェクタ）のEDID情報を当機に保持し、選択されていないポートに接続されたソース機器（レコーダ、PCなど）があたかもシンク機器と接続されているかのように認識します

ソース機器とシンク機器間のEDID情報の通信が成立していないことで引き起こされる、「異常な解像度での出力」、「画面表示位置のズレ」、「PCを裏起動した際に起動しないや映像を出力しない」問題などを回避します

AppleTV接続にも対応

AppleTVとの接続に対応し、接続するだけで、他のソースと切替可能

3通りの切替方法

プッシュボタンによる操作

前面パネルのプッシュボタンによる切替操作

リモコンによる操作

付属リモコンによる切替操作

※ 付属のIRケーブル（2m）により受光部の延長が可能

RS232による操作

RS232ポート経由で、外部機器からコマンドを送り切替操作

HDCP準拠

コンテンツ不正コピー防止する著作権技術のHDCP適合

Appleモードもサポート（ Appleデバイスの使用を保証するためのAppleモードの選択）

弊社はCypress Technology社(サイプレステクノロジー社)国内正規代理店です。

商品導入前・導入後もメーカーのサポートを受けられます。安心してお買い求めください。

CDPS-U10H2HFSの仕様

型番		CDPS-UA10H2HFS
メーカー		Cypress Technology（サイプレステクノロジー）
ポート選択		プッシュボタン、リモコン、RS232
コネクタ	入力	HDMI 19ピン TypeA メス　×10
	出力	HDMI 19ピン TypeA メス　×2
	外部制御	D-sub9ピンメス　×1 RJ-45(８極8芯）　×1
	電源	電源ジャック　×1
	IR	3.5mmIRジャック　×1
	メンテナンス	USBメス　×1
スイッチ	電源	ボタン　×1
スイッチ	入力切替	ボタン　×1
ESD保護（人間工学モデル）		±8kV（エアギャップ放電） ±4kV（接触放電）
伝送帯域		300MHｚ
最大対応解像度		4096×2160@50/60（YUV420)
HDCP		2.2/1.4準拠
最大延長距離^※ (1080p @ 12bitまで)	本機⇔HDMI入力機器	10ｍ
最大延長距離^※ (1080p @ 12bitまで)	本機⇔HDMI出力機器	10ｍ
最大延長距離^※ (4K2K @ 60Hzまで)	本機⇔HDMI入力機器	5ｍ
最大延長距離^※ (4K2K @ 60Hzまで)	本機⇔HDMI出力機器	5ｍ
電源仕様		DC5V, 2.6A (付属ACアダプタ）
最大消費電力		8.3W
動作温度		0～40℃
保管温度		-20～60℃
湿度		20～90% RH, 結露なきこと
ケース材料		メタル
重量		2854g
サイズ（W×H×D）		438×44×269mm
無償保証期間		1年

当社取扱のHDMIケーブルとの組合せ時のみ動作保証いたします。

CDPS-U10H2HFSの製品画像

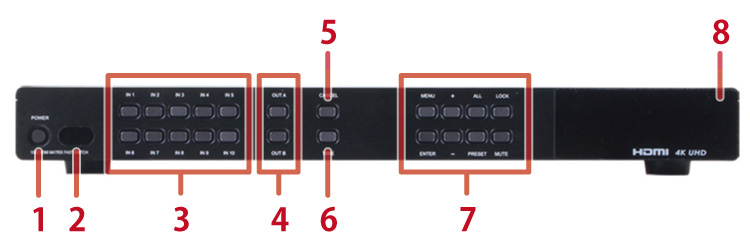

前面図

1. 電源ボタン
2. リモコンセンサー受光部
3. 入力切替ボタン
4. 出力切替ボタン
5. ミュートボタン
6. テイクボタン
7. メニュー操作ボタン: ENTER, MENU, -/+, ALL, プリセット, ロック, MODE
8. LED画面

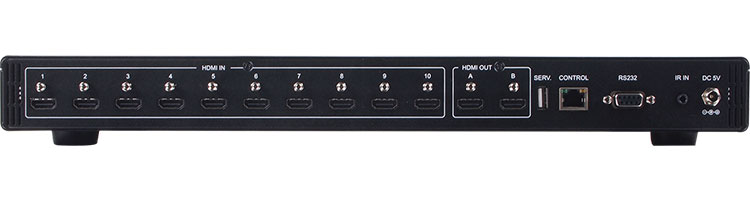

背面図

1. 入力ポート: HDMI　×10
2. 出力ポート: HDMI×2
3. メンテナンスポート: ※ メーカーメンテナンスのため、機器の制御や電源供給には使用できません
4. Telnet制御用ポート: RJ45　×1
5. RS232制御用ポート: D-sub9ピン　×1
6. IRジャック
7. 電源ジャック

CDPS-U10H2HFSのマニュアル

CDPS-U10H2HFSの英語マニュアルをダウンロードする

型番	小売価格	JAN	備考	直販サイト
CDPS-U10H2HFS	オープン	4580468502323	-	ご購入はコチラ

4K UHD対応 10×2HDMIマトリックススイッチャー

CDPS-U10H2HFS
