4K UHD対応 4×1HDMI切替器
CPLUS-V4H1HP
画像をクリックすると拡大表示されます
4つのHDMI入力信号を1つのHDMIディスプレイに切り替え出力
最大4K（4096x2160） @ 60Hz（YUV 4：4：4、8ビット）のUHD +解像度を対応
最大1080 @ 60Hzの16bitディープカラーに対応
LPCM2.0 / 5.1 / 7.1、ビットストリーム、およびHDビットストリームのオーディオフォーマットのパススルーに対応
内部EDIDおよび外部EDIDの設定に対応。EDID管理が可能
直販価格:80,300円（税込）
CPLUS-V4H1HPの特長

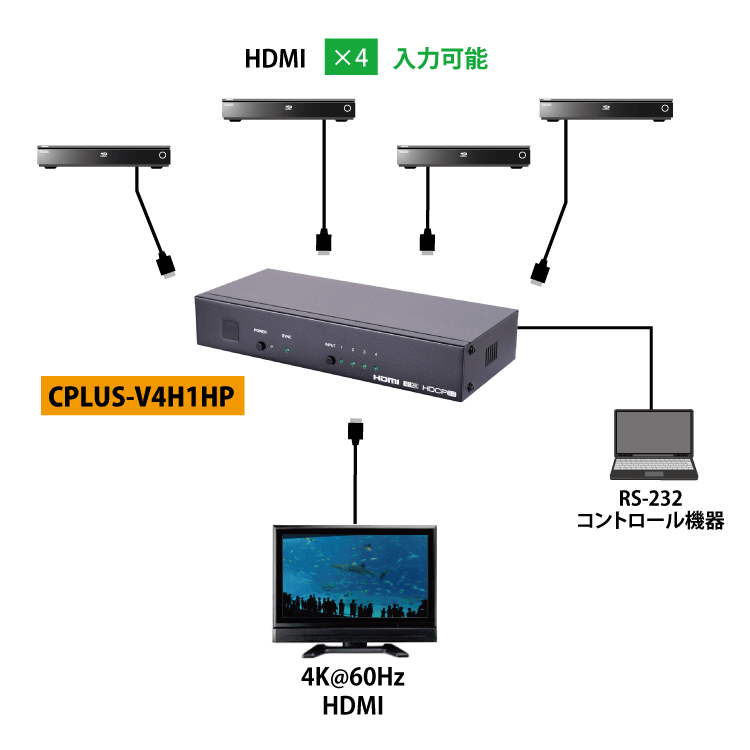

4つのHDMI入力信号を1つのHDMIディスプレイにセレクトして表示
4つの4K60 HDMI入力ソースに対応し2つの4K60のHDMI出力から1枚のディスプレイに接続、切り替え表示させることが出来るスイッチャーです。
4K対応
全てのポートが4K @ 60Hz（4:4:4,8ビット）を完全にサポート。
入力ソース自動切り替え機能
最後に挿した入力ソースに自動的に切り替えるの機能を搭載、またその最後の入力ソースを抜いた場合ひとつ前に挿した入力ソースに自動的に切り替わります。
EDIDの管理機能搭載
外部EDIDおよび外部EDIDの設定に対応EDID管理が簡単になります。
RS-232, CECを通して、基本信号の自動化を実現
CECまたはRS-232コマンドを送信することにより、接続されたディスプレイデバイスの電源をオン/オフ機能、入力ソース自動切り替え機能もサポートしています。 フロントパネル、RS-232、およびIRリモートを介して操作ができます。
CPLUS-V4H1HPの仕様
| 型番 | CPLUS-V4H1HP | |
|---|---|---|
| メーカー | Cypress Technologys（サイプレステクノロジー） | |
| コネクタ | 入力 | HDMI×4 |
| 出力 | HDMI×1 | |
| 外部制御 | "D-sub9ピンメス ×1 RJ45メス ×1 |
|
| 電源 | 電源ジャック ×1 | |
| メンテナンス※ | USBメス ×1 | |
| HDMI規格 | HDMI 2.0 | |
| HDCP規格 | 2.2 | |
| 入力信号規格 | 4K@60 8-bit YUV 4:4:4,HDR 10 | |
| 出力信号規格 | 4K@60 8-bit YUV 4:4:4,HDR 10 | |
| 最大対応解像度 | 入力 | 4K@60 4096×2161p |
| 出力 | 4K@60 4096×2161p | |
| 音声 | 入力信号規格 | HDMI |
| 出力信号規格 | HDMI, ステレオ | |
| フォーマット | LPCM（8チャネル）、ビットストリーム、HDビットストリーム | |
| 電源仕様 | 5V, 2.6A（付属ACアダプタ） | |
| 消費電力 | 5.83W | |
| 動作温度 | 0〜40℃ | |
| 保管温度 | -20〜60℃ | |
| 湿度 | 20〜90%, RH（結露なきこと） | |
| ケース材料 | メタル | |
| 外形寸法（Ｗ×Ｈ×Ｄ） | 240×43×104mm | |
| 無償保証期間 | 1年 | |
メーカーメンテナンス用端子の為、機器の制御には使用できません

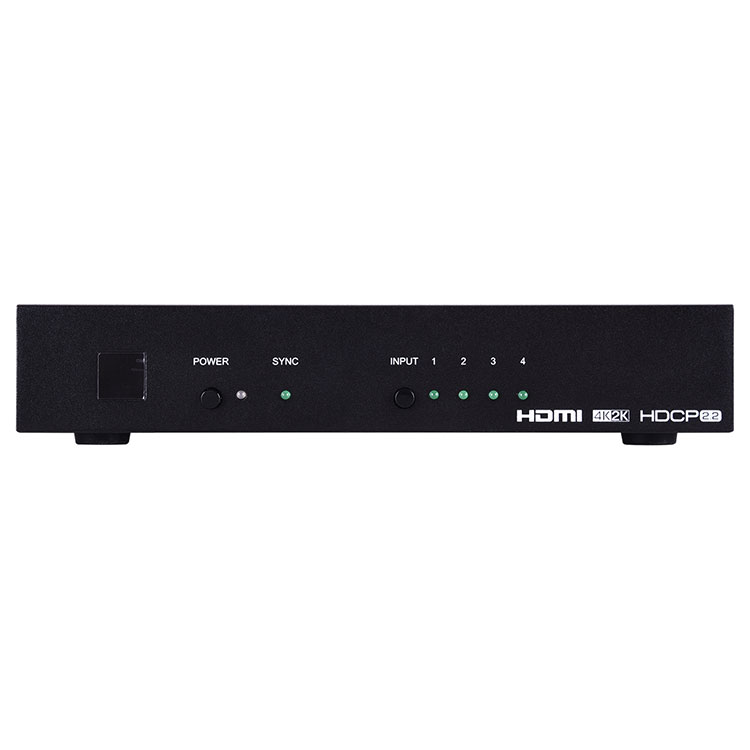

CPLUS-V4H1HPの製品画像

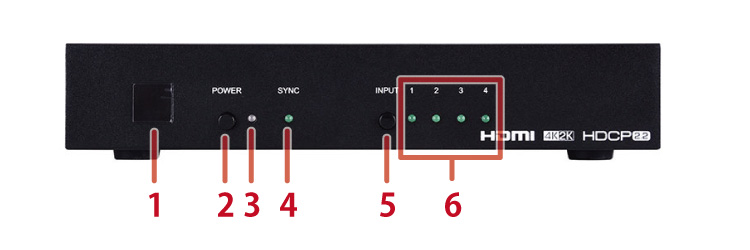

前面図
- 1. リモコンセンサー受信部
- 2. 電源ボタン
- 3. パワーLED
- 4. SYNC LED
- 点灯：シンク機器が正常に接続されている時
- 5. 入力切替ボタン
- 6. 入力ステータスLED
前面図
- 1. 入力ポート
- HDMI×4
- 2. 出力ポート
- HDMI×1
- 3. メンテナンスポート
- ※ メーカーメンテナンス用端子の為、機器の制御には使用できません
- 4. Telnet制御用ポート
- RJ45 ×1
- 5. RS232制御ポート
- 3.5mmステレオミニ ×1
- 6．IRジャック
- 7. 電源ジャック
