CH-A1 アナライザ/信号発生器

3D対応HDMIアナライザ CH-A1

CYPRESS TECHNOLOGY
CH-A1 製品画像

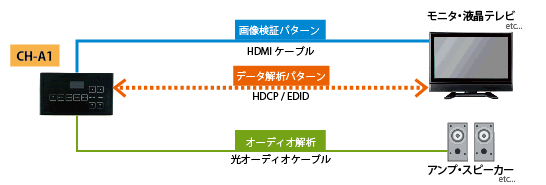

接続図1

CH-A1 接続図1

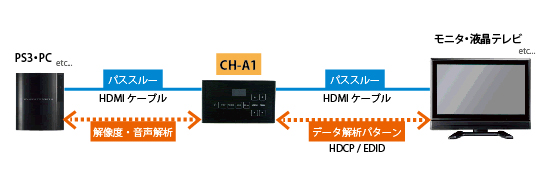

接続図2

CH-A1 接続図2

3D対応HDMIアナライザ

3D含む34種類のタイミング、パターン出力を内蔵

EDID / HDCP / ディープカラーの解析機能を搭載

HDMI入力信号のパススルー&解析機能を搭載

雑誌掲載 Signs&Displays(2012年1月号)  「施工会社やシステム会社が備えておけば・・・」

CH-A1の特長

3D対応HDMIアナライザ

シンク機器(HDMI入力端子搭載の液晶テレビ、プロジェクタなど)のモニタ情報(EDID)の解析、HDCP対応・非対応の判別、2D/3Dテストパターン表示、対応するディープカラー(Deep Color)などの確認ができるHDMI信号テスターです

ポータブル設計(12×7×2.5cm、130g)なので、簡単に現場でも検証テストが行えます

3Dフォーマット含む34種類のタイミング、パターン出力を内蔵

25種類のタイミング : 800×600~1920×1200

PCタイミングVGA~UXGA、WUXGA
HDタイミング480p~1080p
3Dタイミング720p~1080p

9種類パターン

画像検証パターン6種類
3D画像検証パターン3種類
(Frame Packing / Side-by-Side Half
Top and Bottom各1種類ずつ)

EDID解析機能を搭載

当機に接続したシンク機器のEDID(型番、対応解像度、対応3Dフォーマット等)の解析が可能

HDCP解析機能を搭載

シンク機器のHDCP対応 / 非対応の解析が可能

ディープカラー解析&出力機能搭載

当機に接続したシンク機器が対応するDeep Colorビット数の解析が可能(最大12ビットまで)

また、当機からパターン出力するDeep Colorの値を8ビット、10ビット、12ビットの中から選択可能

※ 但し、当機に接続したシンク機器が対応しないDeep Colorの値は選択不可

7種類の音声パターン出力を内蔵

光デジタル出力端子を搭載し、LPCM 2ch 48 / 96 / 192KHz、LPCM5.1ch 48 / 96KHz、LPCM 7.1ch 48 / 96KHzのパターン出力にも対応

HDMI入力信号のパススルー&解析機能も搭載(接続図2参照)

ソース機器から出力されたHDMI信号をそのまま出力(パススルー)することもできます

当機に接続したソース機器の解像度や音声パケットの解析が可能

※ 入力信号の帯域幅(MHz)などの詳細な解析は不可

Audio Return Channel(オーディオリターンチャンネル)対応

テレビとAVアンプ間に当機を介した場合でもオーディオリターンチャンネルに対応しHDMIケーブル1本で音声伝送が可能

HDCP準拠

コンテンツ不正コピー防止する著作権技術のHDCP適合

CH-A1の仕様

型番CH-A1
メーカーCypress Technology
(サイプレステクノロジー)
コネクタ入力HDMI TypeA19ピンメス ×1
出力HDMI TypeA19ピンメス ×1
光デジタル音声端子メス ×1
ファームウェアアップデート3.5mmステレオミニジャック ×1
電源電源ジャック ×1
ボタン電源ボタンタッチボタン× 各1
出力(内蔵パターン / 入力ソース)選択
出力パターン(PC / HD / 3D)選択
オーディオ選択
OSDメニュー
パターン選択タッチボタン× 各2
タイミング選択
LCDディスプレイ表示内容オーディオサンプリングレート
ARC(オーディオリターンチャンネル)
解像度、リフレッシュレート
3Dフォーマット
ESD保護人間工学モデル±8kV(エアギャップ放電)
±4kV(接触放電)
最大出力解像度1080p, 1920×1200
HDCPHDCP準拠
電源仕様DC5V, 1A(付属ACアダプタ)
最大消費電力4W
動作温度0~40℃
保管温度-20~60℃
湿度20~90%RH
ケース素材プラスチック
重量128g
サイズ(W×H×D)119.5×70×25mm
無償保証期間1年

出力解像度(25種類)

No.解像度リフレッシュレート
(Hz)
T01480p60
T02480i60
T03720p60
T041080i60
T051080p60
T06576i50
T07576p50
T08720p50
T091080i50
T101080p50
T111080p24
T12640×48060
No.解像度リフレッシュレート
(Hz)
T13800×60060
T141024×76860
T151280×102460
T161920×120060
T17720p
(3D Frame Packing)
60
T18720p
(3D Side-by-Side)
60
T19720p
(3D Top-to-Bottom)
60
T20720p
(3D Frame Packing)
50
T21720p
(3D Side-by-Side)
50
T22720p
(3D Top-to-Bottom)
50
T231080p
(3D Frame Packing)
24
T241080p
(3D Side-by-Side)
24
T251080p
(3D Top-to-Bottom)
24

映像出力パターン

GROUPNODescription
Standard Type1Red
2Green
3Blue
4Horizontal RGB Bar
5H Grey Scale
6HDCP handshaking and link-integrity
3D Type7Frame Packing(FP)フレームパッキング
8Side-by-Side(SH)サイドバイサイ
9Top-to-Bottom(TB)トップアンドボトム

音声出力パターン

Ch周波数(KHz)
LPCM 2Ch48 / 96 / 192KHz
LPCM 5.1Ch48 / 96KHz
LPCM 7.1Ch48 / 96KHz

CH-A1の製品画像

上面図

上面図
1. OLED(モノクロ有機EL)
2. 電源ボタン
LED青=電源ON
LED赤=スタンバイ
3. 出力(内蔵パターン / 入力ソース)選択ボタン
LED青=入力ソース(パススルー)選択時
LED消灯=内蔵パターン選択時
4. 出力パターン(PC / HD / 3D)選択ボタン
5. オーディオ選択ボタン
6. OSDメニューボタン
7. パターン選択ボタン
8. タイミング選択ボタン

左側面図

左側面図
1. HDMI入力ポート
HDMIメス
2. 電源ジャック

右側面図

右側面図
1. SERVICE
ファームウェアのアップデートが可能
2. OPTICAL出力ポート
光デジタルコネクタ メス
3. HDMI出力ポート
HDMIメス

CH-A1の付属品

CH-A1 付属品
  • CH-A1本体 ×1
  • 電源アダプタ(ケーブル長1.3m) ×1
  • ユーザーマニュアル(英語) ×1

CH-A1の関連製品

HDMIケーブル

HDMIケーブル全般

HDMI⇔DVIケーブル

HMDM-xxM-TLシリーズ
型番小売価格JAN備考
CH-A1オープン4580468492891
