4K@60 ジェネレーター/アナライザー (18Gbps)

CPHD-V4L

  • CPHD-V4L 製品画像
  • CPHD-V4L 製品画像2
  • CPHD-V4L 製品画像3
  • CPHD-V4L 製品画像4

画像をクリックすると拡大表示されます

  • CPHD-V4L 製品画像
  • CPHD-V4L 製品画像2
  • CPHD-V4L 製品画像3
  • CPHD-V4L 製品画像4

4K@60Hz対応信号発生器、HDMIアナライザー&ケーブルテスター

18Gbpsパターン出力対応

充電可能のポータブル設計

HDCP1.4, 2.2出力可能

HDMI2.0準拠

直販価格:73,590円(税込)

CPHD-V4Lの特長

4K@60Hz対応HDMIパターンジェネレーター、アナライザー&ケーブルテスター

シンク機器(HDMI入力端子搭載の液晶テレビ、プロジェクタなど)の対応タイミングの確認、EDIDの解析、HDCP対応・非対応の判別、ソース機器(PCなど)からの映像・音声信号の解析、HDMIケーブルの18Gbps伝送の対応・非対応の判別ができるHDMI信号テスターです

※ HDMI ⇔ DVIケーブルをご使用でDVIシンク機器の検証も可能です

※ HDMI AOC(アクティブ・オプティカル・ケーブル)をご使用の場合正常に動作しない可能性があります

充電可能のポータブル設計

本体用充電バッテリー付属。Micro-USBより電源供給

ポータブルサイズ(80×126×26.5mm)なので、簡単に現場でも検証テストが行えます

3種類のテストモード

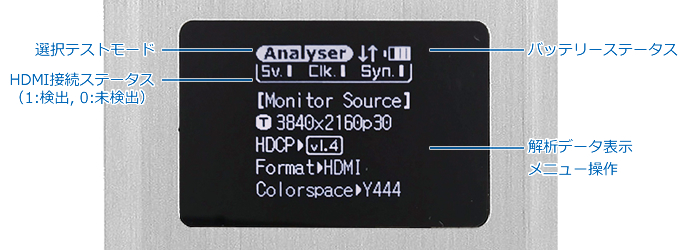

OLED画面でメニュー操作と解析データの表示

CPHD-V4L OLED画面

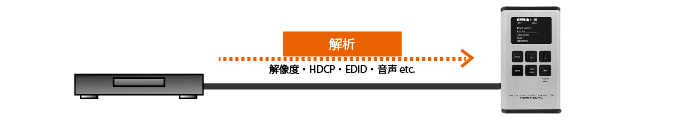

アナライザーモード

本機に入力されたソース機器からの信号を解析

解像度、HDCP、EDID情報、音声信号、HDRやHDMIパケット等の詳細な解析も可能です

本機に入力されたHDMI信号を4K映像から1080pにダウンスケール、もしくはそのまま(パススルー)で、外部モニターに出力も可能

パターンジェネレーターモード

最大4K@60Hz(4096×2160p60Hz 4:4:4)までのタイミングを11種類のパターンで出力 →パターン出力設定一覧

HDCP出力の設定が可能

HDCPなし、HDCP1.4、HDCP2.2から設定

シンク機器のHDCP対応 / 非対応の解析が可能です

音声パターン出力が可能

チャンネル数、192KHzまでのサンプリング周波数、ビット深度を設定して音声テストが可能です

Ch周波数ビット深度
LPCM 2Ch48 / 96 / 192KHz16/24bit
LPCM 5.1Ch
LPCM 7.1Ch

ケーブルテストモード

+5V、ホットプラグ、DDC、CECの導通検査、及び4K@60Hz映像の伝送テストが可能

EDID解析機能

当機に接続したシンク機器のEDID(型番、対応解像度、対応ディープカラー等)の解析が可能

解析したEDIDは最大10つまで本機に保存可能

当機に組み込まれた10種類のEDIDデータと、保存したEDIDデータはエミュレーターとしてご使用、及び対応モニターへのEDID書き込みにご使用できます

※ 注意:書き込み前のモニターオリジナルEDID情報は削除され復元できません
本機能をご使用の場合オリジナルEDID情報のバックアップを強く推奨します

PCでコントロール可能

下記専用ソフトウェアを使用することでPC上で各種設定、及び解析データの確認ができます

専用ソフトウェア(製造元より提供)

ソフトウェアマニュアル

HDMI2.0準拠

HDCP1.4/2.2準拠

コンテンツ不正コピー防止する著作権技術のHDCP適合

HDCP準拠DVI機器も接続可能

CPHD-V4Lの仕様

型番CPHD-V4L
メーカーCypress Technology(サイプレステクノロジー)
コネクタ入力HDMI TypeA19ピン メス ×1
マイクロUSB メス ×1 (電源供給、RS-232通信用)
出力HDMI TypeA19ピン メス ×1
スイッチ電源スイッチ ×1
メニュー操作ボタン ×4
LED表示電源レッド ×1
サポート最大解像度4096×2160@60(YUV4,4,4)
伝送帯域600MHz/18Gbps
HDCP1.4/2.2準拠
最大延長距離 本機⇔入力機器10m (1080p60Hz)
5m (4K@60Hz)
本機⇔出力機器
電源仕様DC5V,2.1A(マイクロUSB付属)
ESD保護±12kV(エアギャップ放電)
±4kV(接触放電)
最大消費電力4.7W
動作温度0〜40℃
保管温度-20〜60℃
湿度20〜90%, RH (結露なきこと)
ケース材料メタル
重量260g
サイズ(W×H×D)80×126×26.5mm
無償保証期間1年

※ HDMI AOC(アクティブ・オプティカル・ケーブル)をご使用の場合正常に動作しない可能性があります

お気軽にご相談ください

製品機能・納期・修理
何でもご相談ください

問い合わせ

購入前相談
03-5294-2041
平日 9:00~18:00

購入後の相談はメールフォーム受付のみとなります

パターンジェネレーターモード設定

タイミング出力設定一覧

解像度リフレッシュレート(Hz)
720×480p59
720×576p50
1280×720p25/30/50/60
1920×1080i50/60
1920×1080p24/25/30/50/60
3840×2160p24/25/30/50/60
4096×2160p24/25/30/50/60

その他各出力設定

フォーマットHDMI
DVI
カラースペースRGB
YUV444
カラーレンジフル
リミテッド
HDCP無し
HDCP1.4
HDCP2.2

お気軽にご相談ください

製品機能・納期・修理
何でもご相談ください

問い合わせ

購入前相談
03-5294-2041
平日 9:00~18:00

購入後の相談はメールフォーム受付のみとなります

入出力対応解像度

解像度リフレッシュレート(Hz)
640×350p85
640×480p59, 72, 75, 85
720×400p70, 85
800×600p56, 60, 72, 75, 85
848×480p60
1024×768p60, 70, 75, 85
1152×864p70, 75, 85
1280×768p60 (RB), 60, 75, 85
1280×800p60 (RB), 60, 75, 85
1280×960p60, 85
1280×1024p60, 75, 85
1360×768p60
1366×768p60 (RB), 60
1400×1050p60 (RB), 60
1440×900p60 (RB), 60
1600×900p60 (RB)
1600×1200p60
1680×1050p60 (RB), 60
1920×1200p60 (RB)
480i59, 60
480p59, 60
576i50
576p50
720p25, 29, 30, 50, 59, 60
1080i50, 59, 60
1080p23, 24, 25, 29, 30, 50, 59, 60
2048×1080p23, 24, 25, 29, 30, 50, 59, 60
3840×2160p23, 24, 25, 29, 30, 50, 59, 60
4096×2160p23, 24, 25, 29, 30, 50, 59, 60

CPHD-V4Lの製品画像

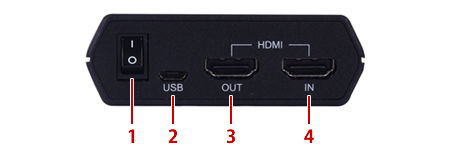

上面図

CPHD-V4L上面図
1. 電源スイッチ
2. 電源供給、RS232通信ポート
マイクロUSB
3. 出力ポート
HDMI
4. 入力ポート
HDMI

正面図

CPHD-V4L正面図
1. OLED
モノクロ有機EL
2. パワー供給LED
点灯:電源供給時
3. メニュー操作ボタン
MENU、-/+、 Enter、 MODE、HDCP

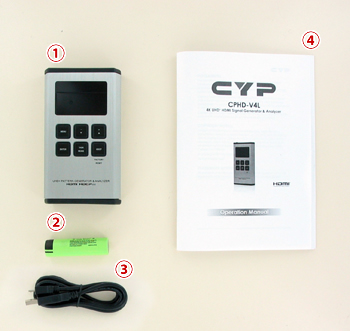

CPHD-V4Lの付属品

CPHD-V4L 付属品
  • CPHD-V4L 本体 ×1
  • リチウムイオン充電池 ×1
  • USB micro B to TypeAケーブル ×1
  • ユーザーマニュアル(英語) ×1
型番小売価格JAN備考
CPHD-V4L オープン 4580468501470
