CDPS-4S2HSS 画面分割器

4入力2出力SDI→HDMI変換、画面分割器 CDPS-4S2HSS

CYPRESS TECHNOLOGY
CDPS-4S2HSS 製品画像

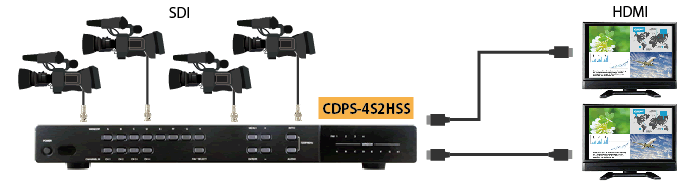

接続図1

CDPS-4S2HSS 接続図1

4入力2出力3G-SDI / HD-SDI / SD-SDI to HDMI変換、画面分割器

マルチビューワ機能搭載(最大4分割)

フルスクリーン表示にも対応

シームレス切替機能搭載

スケーラ機能搭載

CDPS-4S2HSSの特長

4入力2出力3G-SDI / HD-SDI / SD-SDI to HDMI変換、画面分割器

最大4台のSDIソース機器(SDI端子付きカメラ等)から出力されたSDI信号をHDMI信号に変換して、2台のHDMIシンク機器 (TV、プロジェクタ等)の画面に分割表示できます

また、4入力2出力のシームレスSDI to HDMI変換切替器としても使用できます

ご留意ください

ソース機器(カメラ等)にBNC端子が搭載されていても、伝送信号がSDI信号ではなくコンポジット信号の場合は本製品をご使用いただくことはできません。必ず事前にソース機器の仕様をご確認下さい

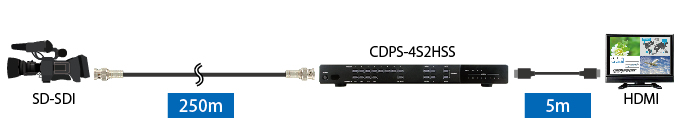

SDI信号の長距離伝送にも対応

イコライザ・リクロック回路により、SDI信号出力機器と当機間を同軸ケーブルで接続して最大250mまでの伝送にも対応し ます

  • SD-SDI :250m
  • HD-SDI :200m
  • 3G-SDI :100m

※ Belden1694A の同軸ケーブル接続時のみ動作保証

マルチビューワ機能搭載(最大4分割)

1つの画面上に入力したそれぞれの映像をマルチビュー(分割表示)できます

以下の標準レイアウトの分割表示だけではなく、任意のレイアウト作成ができ、2分割、3分割表示も可能

標準レイアウト

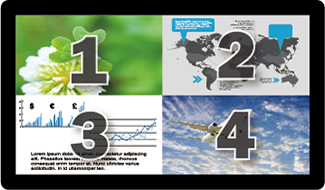

4分割

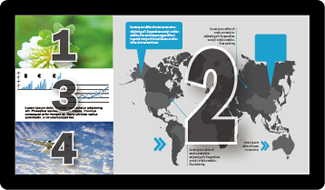

サブ画面(左脇3画面分割)xメイン画面(1画面)

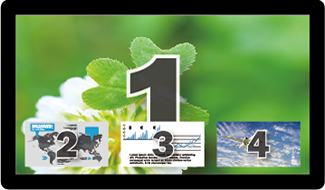

メイン画面(1画面フルスクリーン)xサブ画面(底辺3画面分割)

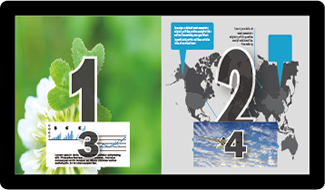

メイン画面(2画面分割)xサブ画面(1サブ画面on 1メイン画面)

※ マルチビュー表示時は、映像の圧縮により画質の劣化が生じます

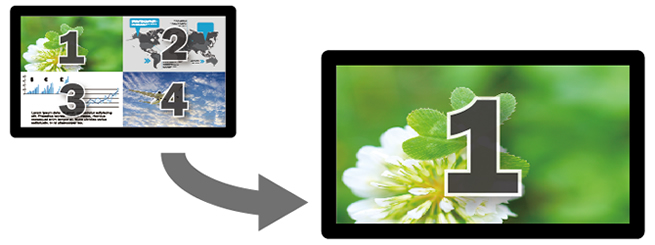

フルスクリーン表示にも対応

個々の入力映像をフロントパネルのボタン一つでフルスクリーン表示に切替可能です

シームレス切替機能搭載

フェードインアウト切替機能をオン/オフすることで2種類のノイズレス切り替えを選択可能

フェードインアウト機能ON (フルスクリーン表示時のみ有効)

選択されたポートの映像に徐々に切り替わる

フェードインアウト機能OFF(初期設定値)

選択されたポートの映像に瞬時(1秒以内)に切り替わる

オーディオ入力の選択が可能

入力したいずれかの音声信号を任意で選択し、その音声を再生できます

※ 表示方式(マルチビュー、フルスクリーン)毎に、入力音声を設定することはできません

6つの操作方法

  • 前面パネルの設定ボタンによる操作
  • OSD(オンスクリーンディスプレイ)による操作
  • リモコン操作
  • RS232による操作
  • Telnetによる操作
  • Web GUI(Webブラウザでの設定)による操作

ラックマウント対応

付属の金具を本体に取付、19インチラック(EIA規格)の1Uスペースへ取付も可能

使用環境に合わせて各種設定が可能

出力解像度のスケーラー機能(Output Resolution)

選択可能なHDMI出力解像度

480p60、567p50、720p50/60、1080p24/25/30/50/60、1024x768、1280x800 1280x1024、1366x768、1440x900、1600x900、1600x1200、1920x1200、NATIVE

※ NATIVEに設定すると出力ポートAに接続されたモニターのEDID情報を元に映像を出力します

イメージ設定(Image Adjust)

1. 明度調整(Brightness)

画面全体の明るさを調整

2. コントラスト調整(Contrast)

最も暗い部分、最も明るい部分の輝度の差を調整

3. 彩度調整(Saturation)

色の鮮やかさを調整

4. イメージ設定の初期化(Picture Reset)

マルチビュー設定(Windows Setup) ※マルチビュー表示時のみ有効

1. サイズ調整(Size)
Width Unit横軸の各ウィンドウ表示サイズを1ピクセル単位で調整
Width Ten横軸の各ウィンドウ表示サイズを10ピクセル単位で調整
Width Hundred横軸の各ウィンドウ表示サイズを100ピクセル単位で調整
Height Unit縦軸の各ウィンドウ表示サイズを1ピクセル単位で調整
Height Ten縦軸の各ウィンドウ表示サイズを10ピクセル単位で調整
Height Hundred縦軸の各ウィンドウ表示サイズを100ピクセル単位で調整
2. 位置調整(Position)
Horizontal Unit横軸の各ウィンドウ表示位置を1ピクセル単位で移動
Horizontal Ten横軸の各ウィンドウ表示位置を10ピクセル単位で移動
Horizontal Hundred横軸の各ウィンドウ表示位置を100ピクセル単位で移動
Vertical Unit縦軸の各ウィンドウ表示位置を1ピクセル単位で移動
Vertical Ten縦軸の各ウィンドウ表示位置を10ピクセル単位で移動
Vertical Hundred縦軸の各ウィンドウ表示位置を100ピクセル単位で移動
3. 表示優先順位設定(Priority)

映像表示の優先順位を各ウィンドウ毎に設定

4. 表示オンオフ設定

各チャンネルについて映像出力の有無を設定

5. ウィンドウ設定の初期化

チャンネル1~4の各ウィンドウごとに設定を初期化

6. 作成した画面レイアウト設定をお気に入り設定として記憶(Favors Store)

最大4つのパターンを記憶し、それらパターンを呼出して表示
ボタン一つで切り替え可能

フルスクリーン変換(Window Convert) ※フルスクリーン表示時のみ有効

チャンネル1~4の各ウィンドウごとに表示効果や切替効果を設定

1. ミラー表示(Mirror)

入力映像を左右反転させて表示

2. フェイドインアウト切替機能設定(Fade in-out)

フェイドインアウト切替機能のオンオフを設定

3. 回転表示(Rotation)

入力系統別に時計回りに90度ずつ回転、もしくは映像を上下逆にさせて表示

4. ウィンドウ設定の初期化

クロマキー(Chromakey Setup) ※フルスクリーン表示時のみ有効

チャンネル1の映像を背景にチャンネル2の映像を合成

イーサネット設定(Eathernet Setup)

1. IPモード

Static / DHCP

2. タイムアウト

10~60分/off

3. 再接続(RE-Link)

全設定初期化(Sys Reset)

当機について変更したすべての設定を初期化

情報確認(Information)

出力中の解像度、当機のファームウェアのバージョン情報等を確認

CDPS-4S2HSSの仕様


型番CDPS-4S2HSS
メーカーCypress Technology(サイプレステクノロジー)
コネクタ入力BNC メス ×4
出力HDMI 19ピン TypeA メス ×2
外部制御D-sub9ピン メス ×1
RJ45メス ×1
電源電源ジャック ×1
メンテナンス※1USB TypeA メス ×1
スイッチ電源ボタン ×1
表示レイアウト選択ボタン ×8
入力ポート切替ボタン ×4
お気に入りレイアウト切り替えボタン ×1
メニュー操作ボタン ×4
Infoボタン ×1
オーディオ切替ボタン ×1
LED表示パワーグリーン(電源オン)レッド(待機状態) ×1
選択お気に入り設定グリーン ×4
選択レイアウトグリーン ×8
伝送帯域225MHz
映像信号方式SMPTE, 425M(LevelA&B)
SMPTE, 424M(3G-SDI)
SMPTE, 292M(HD-SDI)
SMPTE, 259M-C(SD-SDI)
サポート最大解像度1920×1200, 1080p
最大延長距離SD-SDI250m
HD-SDI200m
3G-SDI100m
HDMI5m
電源仕様DC12V,3A(ACアダプタ付属)
ESD保護±8kV(エアギャップ放電)
±4kV(接触放電)
最大消費電力20W
動作温度0~40℃
保管温度-20~60℃
湿度20~90%, RH (結露なきこと)
ケース材料メタル
重量2976g
サイズ(W×H×D)482×52×274mm
無償保証期間1年

CDPS-4S2HSSの製品画像

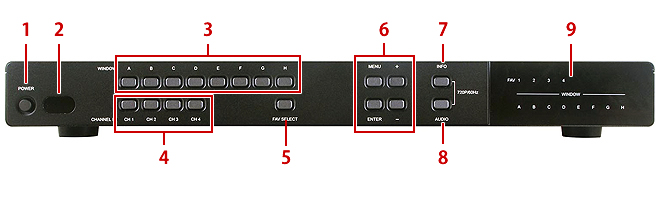

前面図

CDPS-4S2HSS 前面
1. 電源ボタン
2. IR受光部
3. レイアウト選択ボタン
A~D:入力された映像信号をフルスクリーン表示
E~H:マルチビュー表示
4. 入力ポート選択ボタン
※ ウインドウ毎に入力信号を切替
5. お気に入りレイアウト切り替えボタン
6. メニュー操作ボタン
MENU, Enter, -/+
7. Infoボタン
8. オーディオ切替ボタン
9. 選択表示レイアウトLED
1~4(お気に入り), A~H(プリセット)

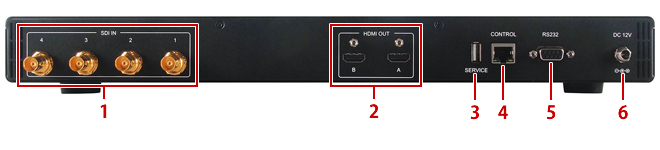

背面図

CDPS-4S2HSS背面
1. 入力ポート
SDI ×4
2. 出力ポート
HDMI ×2
3. USBポート
※ メーカーメンテナンスのため、機器の制御や電源供給には使用できません
4. Telnet、WebGUI制御ポート
RJ45 ×1
5. RS232制御ポート
D-sub9ピン ×1
6. 電源ジャック

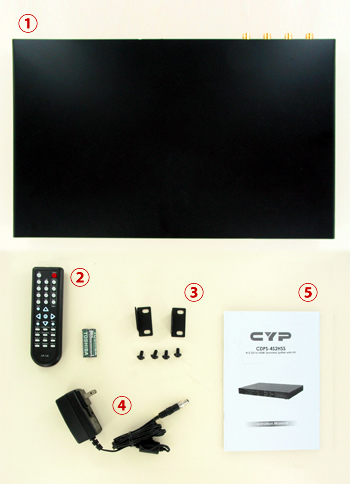

CDPS-4S2HSSの付属品

CDPS-4S2HSS 付属品
  • CDPS-4S2HSS本体 ×1
  • リモコン ×1
  • ラックマウントキット ×1式
  • 電源アダプタ ×1
  • ユーザーマニュアル(英語) ×1

CDPS-4S2HSSの関連製品

HDMIケーブル

PHM-xxMシリーズ

HDMI-DVI変換ケーブル

HMDM-xxM-TLシリーズ

同軸BNCケーブル

Belden 1694Aシリーズ
型番小売価格JAN備考
CDPS-4S2HSS オープン 4580468501418
