マルチフォーマット対応モニタ切替器 CSC-5300
CYPRESS TECHNOLOGY

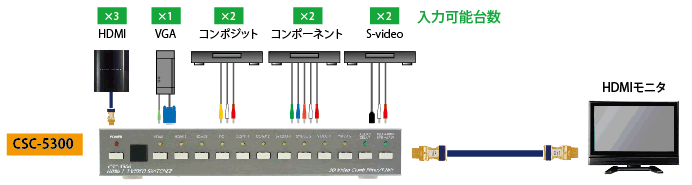

接続図1
マルチフォーマット切替器
3Dコムフィルター/3Dノイズリダクション機能搭載
HDCP1.1準拠
プッシュボタンまたはリモコンによる簡単切替
RS-232Cによる遠隔制御も可
代替機種 → CSC-5500
CSC-5300の特長
10入力1出力HDMI切替器
HDMI・コンポジット・S-Video・コンポーネント信号をHDMI機器（テレビ、モニタ、プロジェクタ等）に切換え出力できます
入力対応数
- コンポジット・・・2系統
- S-Video・・・2系統
- コンポーネント・・・2系統
- ミニD-sub15ピン・・・1系統
- HDMI・・・3系統
Deep Color（ディープカラー）入出力対応
32bitまでのディープカラー入出力にも対応し、階調表現力の豊かな映像再現ができます※
※ 接続するHDMI入出力機器がディープカラーに対応している場合のみ
3Dコムフィルター / 3Dノイズリダクション機能搭載
アナログ映像信号に混在するノイズをデジタル処理によって取り除き質感の向上とより深みのある画像を出力することができます
ロスレスオーディオフォーマットにも対応
Dolby TureHD及びDTS-HD Master Audioにも対応
切替方法
プッシュボタンによる切替
前面のプッシュボタンによる切替
リモコンによる切替
付属リモコンで任意のポートへ切替できます
RS-232Cによる切替
RS-232Cポート経由で、外部機器から遠隔制御ができます
高解像度対応
～1080p 、～1920×1200@60Hz
HDCP1.1準拠
コンテンツ不正コピー防止する著作権技術のHDCP適合
HDCP準拠DVI機器も接続可能
簡単セットアップ
ドライバー、ソフトウェアインストール不要
CSC-5300の仕様
| 型番 | CSC-5300 | |
|---|---|---|
| メーカー | CYPRESS | |
| ポート選択 | 前面プッシュボタン、リモコン | |
| コネクタ | 出力端子 （モニタ側） | HDMI19ピン TypeAメス ×1 |
| 入力端子 | HDMI19ピン TypeAメス ×3 コンポジット メス ×2 コンポーネント メス ×2 ミニD-sub15ピン メス ×1 S-video メス ×2 |
|
| 外部制御 | DB-9ピンメス ×1 | |
| 電源 | DC電源ジャック ×1 | |
| スイッチ | ポート選択 | プッシュボタン ×10 |
| LED表示 | パワー | レッド ×1 |
| セレクト | イエロー ×13 | |
| 480i/576iDe-interlacing Audio Delay ボタン | グリーン ×2 | |
| IRセンサー | 1 | |
| 伝送帯域 | デジタル | 225MHz |
| アナログ | 350MHz | |
| 画像方式※1 | 480p , 720p , 1080i , 1080p 1280×1024 , 1600×1200 , 1920×1200 |
|
| 電源仕様 | DC5V, 3A（付属ACアダプタ） | |
| 消費電力 | 13W | |
| 動作温度 | 0℃～40℃ | |
| 保管温度 | -20～60℃ | |
| 湿度 | 20～90％（結露無きこと） | |
| ケース材料 | メタル | |
| 重量 | 1360g | |
| サイズ（W×D×H） | 280×50×150 | |
| 無償保証期間 | 1年 | |
- ※1
- 1080pのPは、プログレッシブ方式の略
1080iのIは、インターレース方式の略
| HDTV解像度 | リフレッシュレート |
|---|---|
| 480i 720×480 | 60Hz |
| 480p 720×480 | 60Hz |
| 576i 720×576 | 50Hz |
| 576p 720×576 | 50Hz |
| 720p 1280×720 | 50Hz/60Hz |
| 1080i 1920×1080i | 60Hz |
| 1080p 1920×1080p | 24Hz/30Hz |
| PC解像度 | リフレッシュレート |
|---|---|
| 640×480 | 60Hz/72Hz/75Hz/85Hz |
| 800×600 | 56Hz/60Hz/72Hz/75Hz/85Hz |
| 1024×768 | 60Hz/70Hz |
| 1600×1200 | 60Hz |
| 1920×1200 | 60Hz |
CSC-5300の製品画像
前面図
- 1. 電源スイッチ
- 2. リモコンセンサー受信部
- 3. 切り替えボタン
- 4. Audio Delay ボタン
- 5. 480i/576iDe-interlacingボタン

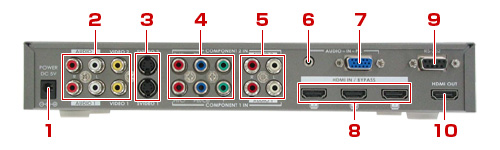

背面図
- 1. パワージャック
- 2. 入力ポート
- コンポジット×2
- 3. 入力ポート
- S-video×2
- 4. 入力ポート
- コンポーネント×2
- 5. 入力ポート
- RCA(R/L）×2（コンポーネント連動）
- 6. 入力ポート
- 3.5mmステレオミニ×1（VGA連動）
- 7. 入力ポート
- VGA×1
- 8. 入力ポート
- HDMI×3
- 9. RS-232Cポート
- 10. 出力ポート
- HDMI×1
CSC-5300の付属品
- CSC-5300 本体 ×1
- 電源アダプタ ×1
- リモコン ×1
- ユーザーマニュアル（英語） ×1
CSC-5300のマニュアル
CSC-5300の関連製品
HDMIケーブル
各種HDMIケーブルDVI⇔HDMI変換アダプタ
HDMI⇔DVI変換アダプタ3.5mmステレオミニ⇔
RCA変換ケーブル
SMP-RCAシリーズ
3.5mmステレオミニジャック⇔
RCA変換ケーブル
RCA3-MF
| 型番 | 小売価格 | JAN | 備考 |
|---|---|---|---|
| CSC-5300 | オープン | 4580468493454 | 2017年11月 販売終了 |
