CLUX-SDI2DVIA モニタ変換器/スケーラー

SDI to DVI変換器 CLUX-SDI2DVIA

CYPRESS TECHNOLOGY
CLUX-SDI2DVIA 製品画像

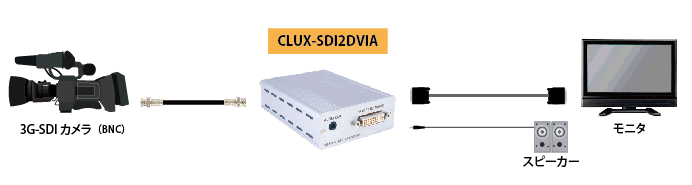

接続図1

CLUX-SDI2DVIA 接続図1

3G-SDI / HD-SDI / SD-SDI to DVI変換器

SDI信号の長距離伝送にも対応

ACアダプタロック機構

CLUX-SDI2DVIAの特長

3G-SDI / HD-SDI / SD-SDI to DVI変換器

1台のSDI機器(SDI端子付きカメラ等)から出力されたSDI信号をDVI信号・音声信号に変換して、DVI機器(モニタ、プロジェクタ等)・音声機器(アンプ・スピーカー等)に出力できます

【ご留意下さい】
ソース機器(カメラ等)にBNC端子が搭載されていても、伝送信号がSDI信号ではなくコンポジット信号の場合は本製品をご使用いただくことはできません。必ず事前にソース機器の仕様をご確認下さい。

◆コンポジット信号の場合...CP-295NN + RM-BF + HMDM-xxM-TLシリーズ

SDI信号の長距離伝送にも対応

イコライザ・リクロック回路により、当機とSDI出力機器間を同軸ケーブルで接続し最大300mまでの伝送にも対応します

  • SD-SDI:300m
  • HD-SDI:200m
  • 3G-SDI:100m
Belden1694Aの同軸ケーブル接続時のみ動作保証

ACアダプタロック機構

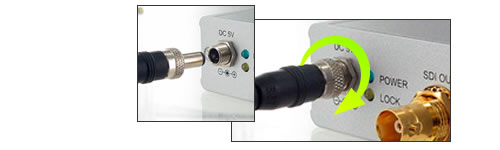

付属ACアダプタを"スクリュー機構によりロック"することで、本体との接点を完全に固定します

「設置時・稼働後の、本体とACアダプタの接触不良や抜け落ち」の懸念を払拭します

ロック画像

接続ケーブル(別売)

推奨DVIケーブル

推奨同軸ケーブル

CLUX-SDI2DVIAの仕様

型番CLUX-SDI2DVIA
メーカーCypress Techology(サイプレステクノロジー)
コネクタ入力BNC端子 メス ×1
出力DVI29ピン メス ×1(Digital only)
3.5mmステレオミニジャック ×1
LEDパワー ×1(ブルー)
ロック ×1(イエロー)
ESD保護±8kV(エアギャップ放電)
±4kV(接触放電)
HDCP非対応※1
最大解像度1080p
最大帯域幅225MHz / 6.75Gbps
最大延長距離※2SDI出力機器⇔当機SD-SDI300m
HD-SDI200m
3G-SDI100m
電源仕様DC5V, 3A(付属ACアダプタ)
最大消費電力4W
動作温度0~40℃
保管温度-20~60℃
湿度20~90%RH(結露なきこと)
ケース材料アルミニウム
重量194g
サイズ(W×H×D)78.5×30×124mm
無償保証期間1年
※1
HDCP非対応のため、HDCPソースは表示できません
※2
Belden1694A 同軸ケーブル接続時のみ動作保証

対応解像度

SDI入力対応解像度

映像信号方式ビットレート
SD-SDISMPTE259M-C270Mbit/s
HD-SDISMPTE292M1.485Gbit/s, 1.485/1.001Gbit/s
3G-SDISMPTE424M, SMPTE425M-AB2.970Gbit/s, 2.970/1.001Gbit/s

DVI出力対応解像度

解像度リフレッシュレート
480i60Hz
576i50Hz
720p50/59.94/60Hz
1080i50/59.94/60Hz
1080p23.98/24/25/29.97/30/50/59.94/60Hz

CLUX-SDI2DVIAの製品画像

上面図

上面図

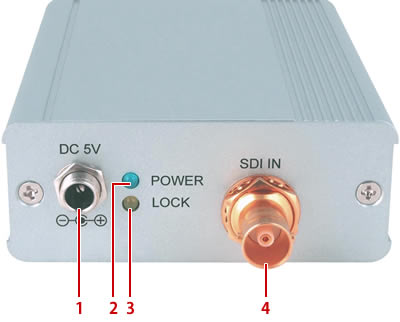

1. 電源ジャック
2. 電源LED
3. ロックLED
4. 入力ポート
BNC×1

背面図

背面図
1. 出力ポート
DVI×1, 3.5mmステレオ音声×1

CLUX-SDI2DVIAのFAQ

DVIアナログ信号(DVI-A)にも変換できますか。

いいえ、できません。
デジタル信号(DVI-D)へ変換 のみできます。

CLUX-SDI2DVIAの付属品

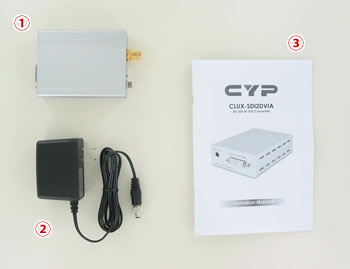

CLUX-SDI2DVIA 付属品
  • CLUX-SDI2DVIA 本体 ×1
  • 電源アダプタ ×1
  • ユーザマニュアル(英語) ×1

CLUX-SDI2DVIAの関連製品

DVIケーブル

DVIケーブル

同軸ケーブル

Belden1694Aケーブル
型番小売価格JAN備考
CLUX-SDI2DVIAオープン4580468497940
