SDI分配機能付きリピーター RP-SD102
D2G
2021/1/31サポート終了
接続図1
SDIブースター
マルチフォーマット対応
長距離延長
分配機能
USBバッテリ駆動対応
RP-SD102の特長
SDIブースター
SDI信号を劣化なく延長することができます
マルチフォーマット対応
3G / HD / SD-SDI信号を自動的に検知し、信号のリクロックを行い、SDI信号を出力します
長距離延長
3G-SDI＝最長100m（5C-FB相当のケーブル使用時）
HD-SDI＝最長150m（5C-FB相当のケーブル使用時）
SD-SDI＝最長300m（5C-FB相当のケーブル使用時）
分配機能
1台のSDI機器からのSDI信号を最大2台までのSDI機器へ分配できます
- ※
- 出力側は3m以上のケーブルをご使用ください
USBバッテリー駆動対応
本体搭載の2系統マイクロUSB端子に市販のモバイルバッテリーなどを接続することでAC電源のない離れた場所や屋外などでも使用できます
- ※
- 稼働時間はモバイルバッテリーの性能及び寿命に依存します
※ 市販のモバイルバッテリーを使用する場合は、DC5V出力のタイプを接続してください
ワイド解像度対応
～1080p

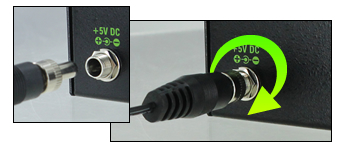

ACアダプタロック機構
付属ACアダプタを"スクリュー機構によりロック"することで、本体との接点を完全に固定
「設置時・稼働後の、本体とアダプタの接触不良や抜け落ち」の懸念を払拭
簡単セットアップ
ドライバー、ソフトウェアインストール不要。ケーブルを接続するのみ
RP-SD102の仕様
| 型番 | RP-SD102 | |
|---|---|---|
| メーカー | Digitogo（デジツーゴー） | |
| コネクタ | 入力 | BNC メス ×1 |
| 出力 | BNC メス ×2 | |
| 電源 | 電源ジャック ×1 | |
| マイクロUSB メス ×2 （電源供給用） |
||
| LED表示 | 電源 ×1（グリーン） | |
| リンク ×1（グリーン） | ||
| フォーマット | 映像 | SMPTE259M（SD-SDI） SMPTE292M（HD-SDI） SMPTE424M, 425M（3G-SDI）規格準拠 |
| 音声 | SMPTE272M（SD-SDI） SMPTE299M（HD, 3G-SDI）規格準拠 |
|
| ビットレート | SD-SDI：360Mbpsまで HD-SDI：1.485Gbpsまで 3G-SDI：3.0Gbpsまで |
|
| 最大延長距離※1 | ソース機器⇒当機※2 ※3 | 3～100m |
| 当機⇒シンク機器 | SD-SDI：300m HD-SDI：150m 3G-SDI：100m |
|
| 最大解像度 | 1080p | |
| 電源仕様 | DC5V, 1A（付属ACアダプタ） | |
| 電源供給 | セルフパワー | |
| 最大消費電力 | 5W | |
| 動作温度 | 0～48℃ | |
| 保管温度 | -20～60℃ | |
| 湿度 | 10～80％RH, 結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 162g | |
| サイズ（W×H×D） | 54×25×70mm | |
- ※1
- 5C-FB相当ケーブル使用時
- ※2
- 出力側は3m以上のケーブルをご使用ください
- ※3
- 出力機器、接続環境によって最大延長距離が変わります
長距離延長の際は事前の検証を推奨します
RP-SD102の製品画像

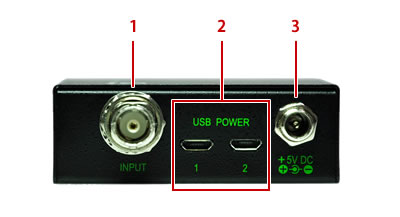

前面図
- 1. 入力ポート
- SDI×1
- 2. 電源供給用ポート
- マイクロUSB×2
- 3. 電源ジャック

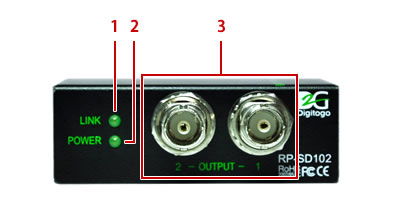

背面図
- 1. リンクLED
- 2. 電源LED
- 3. 出力ポート
- SDI×2
RP-SD102のFAQ
RP-SD102⇔シンク機器間をユーザーマニュアルに記載されている最大延長距離で接続しましたが、表示されません。機器不良ですか？
いいえ、機器不良ではありません。
下記の数値はメーカー検証環境下で確認したものです。
- SD-SDI：300m
- HD-SDI：150m
- 3G-SDI：100m
最大延長距離はケーブルの質やソース機器に依存するため、ユーザーマニュアル記載の距離まで延長できない場合があります。
長距離延長をご希望の場合は、事前に実機での検証を推奨しますので、こちらまで お問合せください。

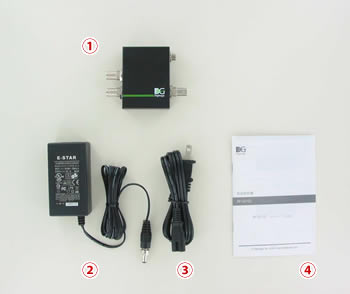

RP-SD102の付属品
- RP-SD102 本体 ×1
- 電源アダプタ（ケーブル長0.9m） ×1
- 電源ケーブル（1.8m） ×1
- ユーザーマニュアル（日本語） ×1
